Датчик контроля факела УДФ-01/МИ

Датчики селективного контроля факела горелок энергетических и водогрейных котлов УДФ-01/МИ являются неотъемлемой частью систем безопасного розжига котельных установок.

      Датчик УДФ-01/МИ предназначен для селективного контроля факела отдельных горелок газо-мазутных, пылеугольных и пылегазовых котлоагрегатов независимо от конструкции горелок, их количества и расположения на котле, в том числе на много-горелочных котлах со встречным расположением и плотной компоновкой горелок, когда затруднен индивидуальный контроль факела горелки.

Фактически датчики УДФ-01/МИ являются логичным продолжением хорошо себя зарекомендовавших датчиков УДФ-01/М. Это новое поколение датчиков УДФ-01, выполненное с применением микропроцессорной техники.  Это позволило расширить функциональные возможности ранее выпускаемых датчиков и обеспечить их мультирежимность.

    Для достижения повышенной селективности датчика предусматривается: работа в диапазоне средних длин волн инфракрасного излучения, непрерывная автоподстройка чувствительности датчика в зависимости от нагрузки котла, компенсация фонового сигнала на отключенной горелке, возможность организации многофайловой системы для получения дискретной автоподстройки параметров датчика, стабилизация чувствительности датчика по мере старения чувствительного элемента и т.д...Благодаря заложенным техническим решениям датчик обеспечивает селективный контроль факела горелки как в растопочных режимах, так и в режимах работы на нагрузке вплоть до максимальной.

    Он применяется в схемах сигнализации и технологической защиты действующей на отключение горелки котла по топливу при исчезновении ее основного факела.

  В зависимости от применяемой модификации датчика может быть обеспечена  его селективность при величине фонового сигнала на отключенной горелке, составляющего до 80% от максимального сигнала при горящей горелке. Этот эффект достигается без измерения характеристик фонового сигнала встречной горелки, что существенно упрощает структуру датчика, методику его наладки и позволяет обеспечивать контроль факела на котлах, где фоновый сигнал встречной горелки не характеризует фонового сигнала в топке.

    В настоящее время датчики указанного типа длительно и успешно работают  более, чем на 70 тепловых электростанциях и тепловых котельных Республики Беларусь и Российской Федерации.

Датчики УДФ-01/МИ входят в комплект поставки котлов производства ОАО ТКЗ «Красный котельщик» и ПАО «Машиностроительный завод «ЗиО - Подольск».



Конструктивные характеристики.

  Датчик позволяет контролировать наличие факела при сжигании любого из трех видов топлива: газа, жидкого топлива, пыли, а также контролировать по отдельности факел на двух видах топлива: газ-мазут, газ-уголь, мазут-уголь, если такой контроль возможен с помощью одной визирной трубы. При этом контроль осуществляется с использованием одного чувствительного элемента, за счет первичной настройки датчика на наихудший режим светимости факела .

Модификации датчика.

№№ п/п	Наименование продукции	Обозначение
1.	Датчик селективного контроля факела энергетических и водогрейных котлов с питанием от сети переменного тока ~ 220В (микропроцессорный стандартный). Подмодификации: - с выходным реле обесточенным при наличии факела без входной чувствительности, - с выходным реле включенным при наличии факела без входной чувствительности, - с дополнительной многофайловой структурой, - с входной чувствительностью, -с автоматической подстройкой входной чувствительности.	УДФ-01/МИ версии программного обеспечения: V245   V246   V257 V247, V248 V271, V272
2.	Датчик селективного контроля факела энергетических и водогрейных котлов с питанием от сети постоянного тока 24В . Подмодификации теже, что и в п.1	УДФ-01/МИ-24В (версии аналогичные п.1)
3.	Датчик селективного контроля факела энергетических и водогрейных котлов с аналоговым выходом. Подмодификации теже, что и в п.1 с питанием от сети переменного и постоянного тока	УДФ-01/МИ-А (версии программного обеспечения V243,V244)
4.	Датчик селективного контроля факела энергетических и водогрейных котлов для котлов под наддувом. Подмодификации теже, что и в п.1, 3 с питанием от сети переменного и постоянного тока	УДФ-01/МИ-Н (версии аналогичные п.1, 2, 3) (кварцевое защитное стекло на установочном фланце)



Возможности прибора:



   Автоматическая корректировка чувствительности датчика:

   Часы реального времени;

   Архив событий, фиксирующий аварийные ситуации и ежесуточные параметры датчика;

   ЖК дисплей с отображением параметров и меню для управления режимами датчика.



Основные технические характеристики:

Напряжение питания	~ 220В или =24В
Мощность потребляемая от сети	Не более 10 Вт
Выходные сигналы 1)    Релейный (два перекидных контакта) для выдачи информации на сигнализацию и защиту о наличии/отсутствии факела - напряжение внешних коммутируемых цепей - максимальный коммутируемый ток 2) Релейный для выдачи информации о неисправности датчика - напряжение внешних коммутируемых цепей - максимальный коммутируемый ток 3) Аналоговый, предельные значения аналогового сигнала	~ 240В, 50-60 Гц не более 5А     ~ 220В, 50-60 Гц не более 1.5А   4 и 20 м
Время срабатывания, не более - при появлении пламени, с - при погасании факела, с	1 1 – 4 регулируемое
Индикация срабатывания УДФ-01 при появлении факела горелки и индикация неисправности датчика при самодиагностике	светодиодная
Габариты прибора	170*114*305
Температура окружающего воздуха,°С - при использовании обдува прибора, °С	от – 25 до 60 от – 25 до 80
Диапазон изменения фокусного расстояния, м	от 1 до 5
Степень защиты по ГОСТ 14254-96	IP65
По устойчивости к воздействию температуры и влажности окружающего воздуха при эксплуатации соответствует группе исполнения В4 по ГОСТ12997-84
По способу защиты человека от поражения электротоком соответствует классу 01 по ГОСТ12.2.007-75
Масса прибора	Не более 3 кг

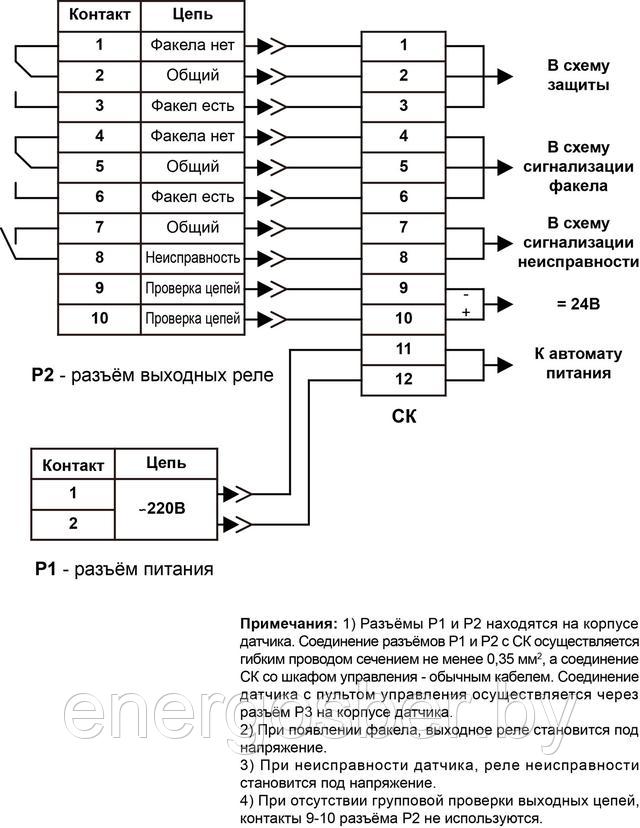

Ниже приведена электрическая схема внешних соединений датчика. Для разных его модификаций электрические схемы могут иметь некоторые отличия.



Электрическая схема внешних соединений УДФ-01/МИ
