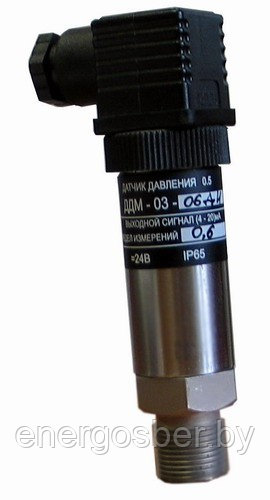

Датчик давления ДДМ-03

Датчик давления ДДМ-03 предназначен для преобразования избыточного давления (ДИ), разрежения (ДВ) и разности давлений (ДД) в стандартный токовый сигнал (4-20)мА

Датчик давления ДДМ-03 предназначен для преобразования избыточного давления (ДИ), разрежения (ДВ) и разности давлений (ДД) воздуха, нейтральных газов, воды, масла в стандартный токовый сигнал (4-20)мА.
Датчик может быть использован для работы в системах автоматического контроля, регулирования и управления технологическими процессами в теплоэнергетике, системах вентиляции и других отраслях.
Выпускается в различных исполнениях, пределы измерения варьируются от -100 до 2500 кПа.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДДМ-03

Предельные значения выходного сигнала постоянного тока, мА = 4 – 20

Напряжение питания датчика, постоянный ток, В = 24±6

Нагрузочное сопротивление датчика должно быть в пределах: – от 1 до 500

Предел допускаемой основной погрешности датчика, выраженный в % от диапазона измерения выходного сигнала, не более:
ДИ, ДВ – ±0,5
ДД – ±1

Вариация выходного сигнала не превышает половины абсолютного значения предела допускаемой основной погрешности или в % от диапазона измерения датчика, не более – 0,25

Дополнительная температурная погрешность на каждые 10°С изменения температуры в пределах рабочего диапазона %, не более – ±0,05

Потребляемая датчиком мощность, Вт не более – 0,5

Климатическое исполнение УХЛ для категории размещения 3.1 по ГОСТ 15150-69 – от – 40°С до 60°С

Температура рабочей среды – от – 40°С до 85°С (опционально – от – 40°С до 125°С)

Степень защиты по ГОСТ 14254-80 – IP65

Наработка на отказ, час – 200000

Масса, кг не более – 0,3

Габаритные размеры, мм :
ДДМ-03 ДИ -128 х 52,5
ДДМ-03 ДД – 143 х 79
