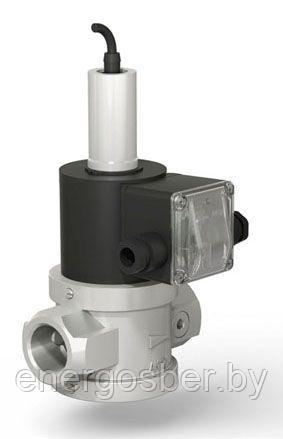

Клапан ВН электромагнитный муфтовый с датчиком положения НЗ, Ду 15-50, Ру 1-6 кла
- Под заказ
- Оптом и в розницу
Отправка с 04 мая 2024Цену уточняйте
Заказ только по телефону
- +375 (29) 653-84-70A1
- +375 (29) 752-84-70МТС
- +375 (17) 390-70-90факс
Описание
Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ
Климатическое исполнение:
У3.1 (-30...+40 ОС);
У2 (-45...+40 ОС);
УХЛ2 (-60...+40 ОС);
УХЛ1 (-60...+40 ОС) - только для взрывозащищенного исполнения
Степень защиты:
общепромышленное исполнение - IP65;
взрывозащищенное исполнение - IP67.
Частота включений, 1/час, не более:
для исполнений до 0,4 МПа - 1000 срабатываний;
для исполнений на 0,6 МПа - 300 срабатываний.
Полный ресурс, не менее:
для исполнений до 0,4 МПа - 1 000 000 включений;
для исполнений до 0,6 МПа - 500 000 включений.
Тип датчика: индуктивный (выходной ключ датчика открывается при срабатывании клапана), степень защиты - IP68
Напряжение питания датчика положения: 10...30 В постоянного тока
Монтажное положение: на горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитная катушка направлена вниз.
|
Потребляемая мощность, Вт |
Напряжение питания, В |
Потребляемый ток, мА, не более |
| 25 / 12,5 | 220 | 150 |
| 25 |
110 | 300 |
| 24 | 1300 | |
| 35 / 17,5 | 220 | 190 |
| 35 | 110 | 380 |
| 24 | 1700 | |
| 40 / 20 | 220 | 200 |
| 40 | 110 | 400 |
| 24 | 1800 |
В случае заказа клапана во взрывозащищенном исполнении (ЕxmcIIT4Gc) - в конце обозначения необходимо добавить букву «E». Пример обозначения: ВН1Н-4ПЕ
Характеристики
| Электрические параметры | |
|---|---|
| Потребляемая мощность | 25 Вт |
| Частота | 60 Гц |
| Напряжение питающей сети | 24 В, 110 В, 220 В |
| Основные атрибуты | |
| Производитель | ТермоБрест |
| Максимальная рабочая температура | 70 град. |
| Гарантийный срок | 15 мес |
| Страна производитель | Беларусь |
| Максимальное рабочее давление | 6 бар |
| Минимальная рабочая температура | -30 град. |
| Тип присоединения | Муфтовое |
| Рабочая среда | Газ, Воздух, Газообразная среда |
| Минимальная температура окружающей среды | -30 град. |
| Максимальная температура окружающей среды | 40 град. |
| Способ действия | НЗ (нормально закрытый) |
| Вид электромагнитного клапана | Прямого действия (седловой) |
| Время срабатывания клапана | 1 сек |
| Состояние | Новое |
| Пользовательские характеристики | |
| Материал корпуса клапана | Алюминиевые сплавы |
