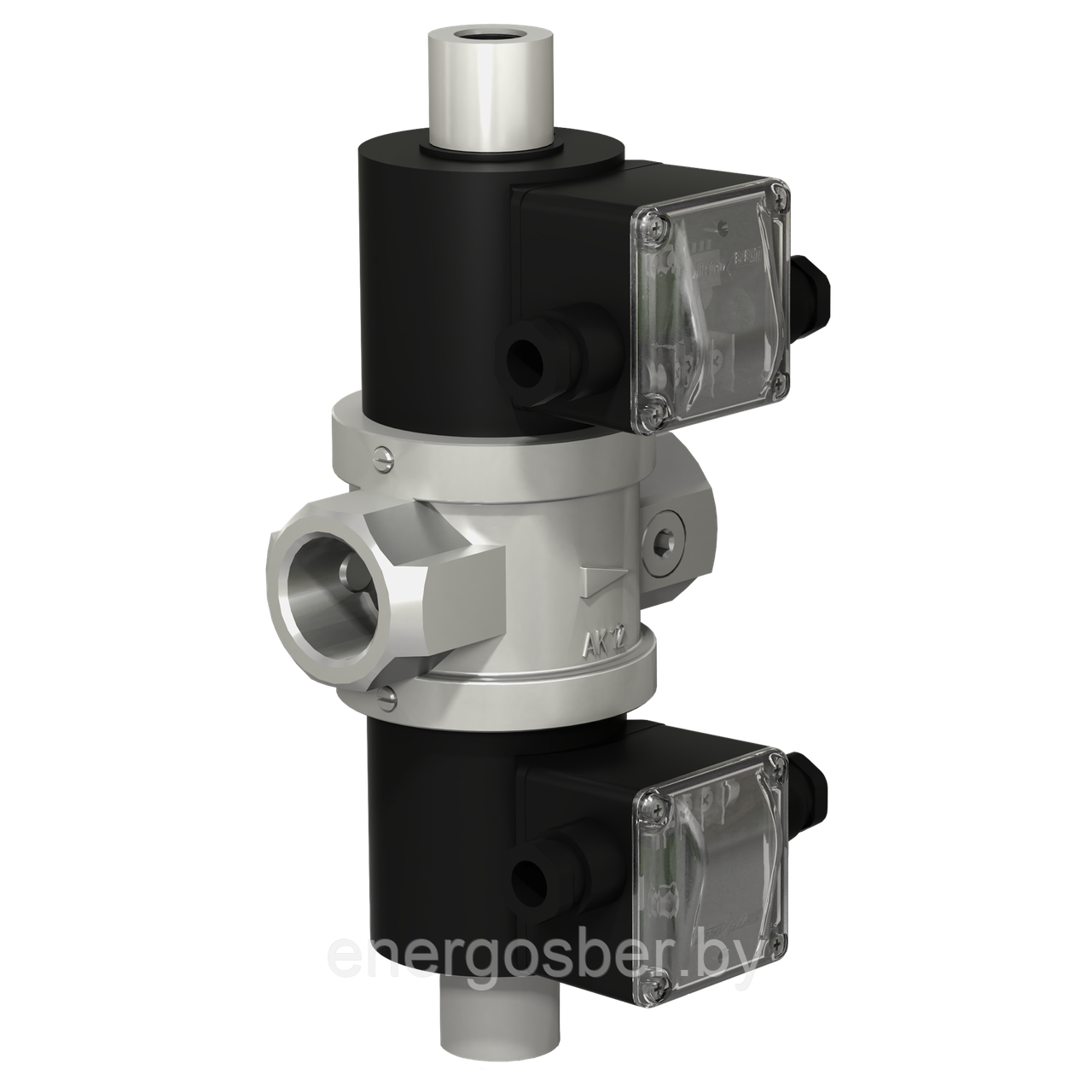

Клапаны ВН электромагнитный муфтовые DN 20, 25, с двумя регуляторами расхода

- В наличии
- Оптом и в розницу
Цену уточняйте
- +375 (29) 653-84-70A1
- +375 (29) 752-84-70МТС
- +375 (17) 390-70-90факс
Описание
Клапаны позволяют автоматически производить регулирование количества проходящего газа в двух режимах:
- 40 - 100 % расхода - напряжение подано на катушки “А” и “В”. Необходимый расход газа устанавливается на магнитной системе (катушке) “А”. Вращая регулятор в сторону знака “-” можно уменьшить количество проходящего через клапан газа от 100 % до 40 % и наоборот;
- 10 - 60 % расхода - напряжение подано только на катушку “А”. Необходимый расход газа устанавливается ручным регулятором на магнитной системе (катушке) “В”. Поворачивая винт в сторону знака ”-” можно уменьшить количество проходящего через клапан газа от 60 % до 10 % и наоборот.
Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ
Частота включений, 1/час, не более: 1000
Потребляемая мощность электромагнитной катушки, в нагретом состоянии, не более:
- в момент открытия клапана: 25 Вт;
- в режиме энергосбережения: 12,5 Вт.
Потребляемый ток в момент открытия клапана, не более:
для исполнения 220 В: 150 мА
для исполнения 110 В: 300 мА
для исполнения 24 В: 1300 мА
Климатическое исполнение:
У3.1(-30...+60 ОС);
У2 (-45...+60 ОС);
УХЛ2 (-60...+60 ОС)
УХЛ1 (-60...+60 ОС) - только для взрывозащищенного исполнения
Степень защиты:
общепромышленное исполнение - IP65;
взрывозащищенное исполнение - IP67.
Полный ресурс включений, не менее: 1 000 000.
Монтажное положение:
любое, за исключением, когда электромагнитная катушка "А" направлена вниз.
В случае заказа клапана во взрывозащищенном исполнении (2Ex mc II T4 Gc X / II Gb c T4) - в конце обозначения необходимо добавить букву "Е". Пример обозначения: ВН3/4В-1КЕ.
Модификации
Наименование клапана |
DN |
Диапазон присоединит. давления, МПа |
G, дюйм |
Размеры, мм |
Масса, кг |
Коэффи- циент сопро-тивления** |
|||||
L | L1 | B | DK | H | A | ||||||
ВН3/4В-0,2К | 20 | 0...0,02 | 3/4 | 100 | 18 | 63 |
65 (80)* |
250 | 125 |
3,5 (5,9)* |
5,9 |
ВН3/4В-1К |
0...0,1 | ||||||||||
ВН1В-0,2К | 25 | 0...0,02 | 1 | 120 | 21 | 72 | 256 | 128 |
3,7 (6,1)* |
9,0 | |
ВН1В-1К | 0...0,1 |
* Для взрывозащищенного исполнения клапана
** При полностью открытом регуляторе расхода
Характеристики
Электрические параметры | |
---|---|
Потребляемая мощность | 25 Вт |
Частота | 60 Гц |
Напряжение питающей сети | 24 В, 110 В, 220 В |
Основные атрибуты | |
Производитель | ТермоБрест |
Максимальная рабочая температура | 70 град. |
Гарантийный срок | 15 мес |
Страна производитель | Беларусь |
Максимальное рабочее давление | 4 бар |
Минимальная рабочая температура | -30 град. |
Тип присоединения | Муфтовое |
Рабочая среда | Газ, Воздух, Газообразная среда |
Минимальная температура окружающей среды | -30 град. |
Максимальная температура окружающей среды | 40 град. |
Способ действия | НЗ (нормально закрытый) |
Вид электромагнитного клапана | Прямого действия (седловой) |
Материал корпуса клапана | Алюминий |
Время срабатывания клапана | 1 сек |
Состояние | Новое |
Информация для заказа
- Цена: Цену уточняйте
