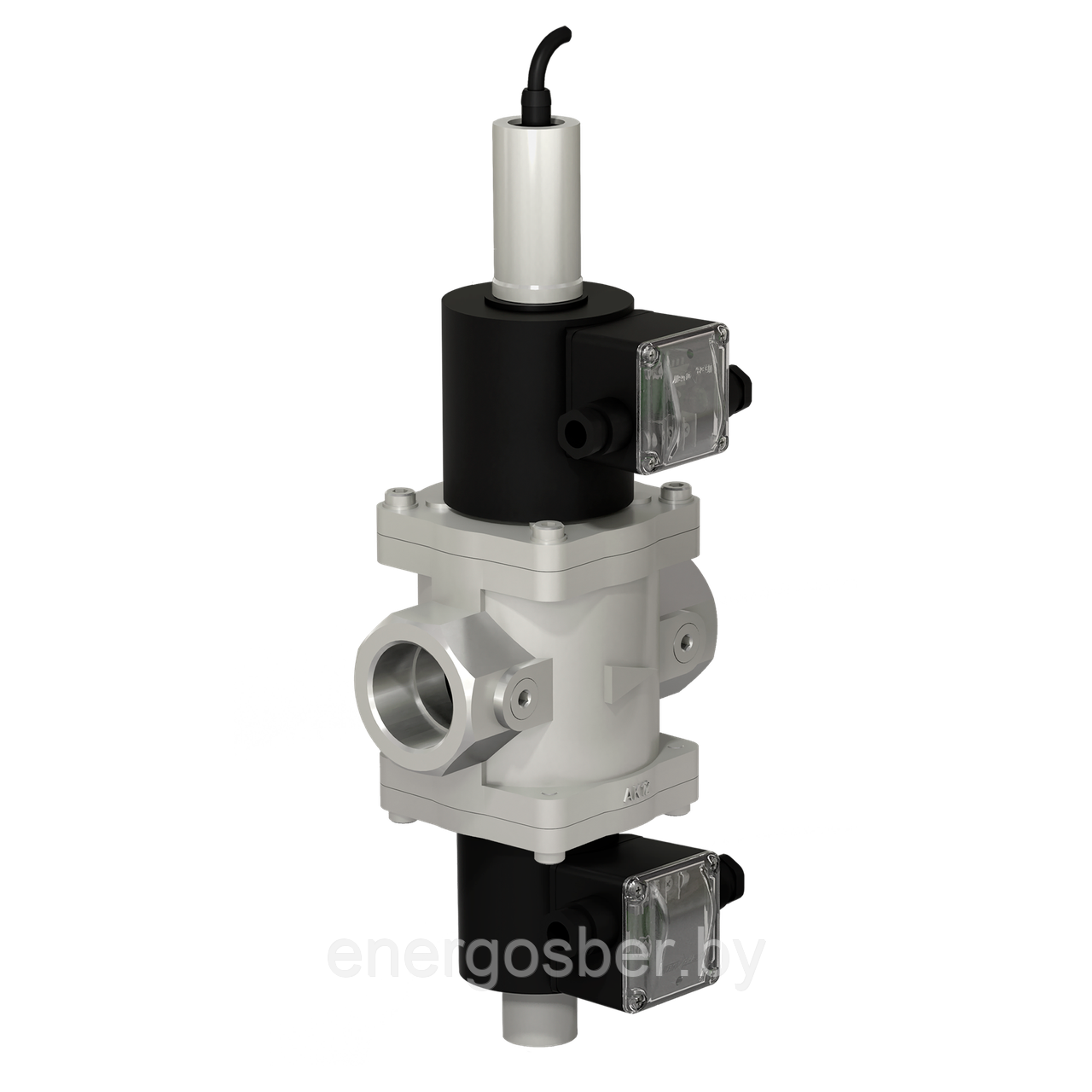

Клапаны ВН электромагнитный муфтовые DN 20-50, с одним регулятором расхода и датчиком положения
- В наличии
- Оптом и в розницу
Цену уточняйте
Заказ только по телефону
- +375 (29) 653-84-70A1
- +375 (29) 752-84-70МТС
- +375 (17) 390-70-90факс
Описание
Трехпозиционный клапан работает в следующих режимах: “максимальный расход”, “отключено”, “среднее значение расхода”.
Подвод электропитания к клапану осуществляется по следующей схеме:
а) 100 % расхода - напряжение подано на катушки “А” и “В”;
б) 10 - 60 % расхода - напряжение подано только на катушку “А”.
Необходимый расход газа устанавливается ручным регулятором на магнитной системе (катушке) “В”. Поворачивая винт в сторону знака ”-” можно уменьшить количество проходящего через клапан газа от 60 % до 10 % и наоборот.
Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ
Частота включений, 1/час, не более: 1000
Потребляемая мощность электромагнитной катушки, в нагретом состоянии, не более:
- в момент открытия клапана: 25 Вт;
- в режиме энергосбережения: 12,5 Вт.
Потребляемый ток в момент открытия клапана, не более:
для исполнения 220 В: 150 мА
для исполнения 110 В: 300 мА
для исполнения 24 В: 1300 мА
Климатическое исполнение:
У3.1 (-30...+60 ОС);
У2 (-45...+60 ОС);
УХЛ2 (-60...+60 ОС)
УХЛ1 (-60...+60 ОС) - только для взрывозащищенного исполнения
Степень защиты:
общепромышленное исполнение - IP65;
взрывозащищенное исполнение - IP67.
Полный ресурс включений, не менее: 1 000 000.
Тип датчика положения: индуктивный (выходной ключ датчика открывается при срабатывании клапана)
Напряжение питания датчика положения: 10...30 В постоянного тока
Степень защиты датчика положения: IP68
Монтажное положение:
любое, за исключением, когда электромагнитная катушка "А" направлена вниз
В случае заказа клапана во взрывозащищенном исполнении (2Ex mc II T4 Gc X / II Gb c T4) - в конце обозначения необходимо добавить букву "Е". Пример обозначения: ВН2В-0,2ПЕ.
Модификации
Клапаны трехпозиционные муфтовые с одним регулятором расхода и датчиком положения DN 20, 25
--------------------------------------------------------------------------------------------------------------------------------------------------------------
Клапаны трехпозиционные муфтовые с одним регулятором расхода и датчиком положения DN 40, 50
|
Наименование клапана |
DN |
Диапазон присоединит. давления, МПа |
G, дюйм |
Размеры, мм |
Масса, кг |
Коэффи- циент сопро-тивления** |
Рис. | |||||
| L | L1 | B | DK | H | A | |||||||
| ВН3/4В-0,2П | 20 | 0...0,02 | 3/4 | 100 | 18 | 63 |
65 (80)*
|
224 | 125 |
3,5 (5,9)* |
8,0 | 1 |
| ВН3/4В-1П |
0...0,1 | |||||||||||
| ВН1В-0,2П | 25 | 0...0,02 | 1 | 120 | 21 | 72 | 231 | 128 |
3,7 (6,1)* |
11,0 | ||
| ВН1В-1П | 0...0,1 | |||||||||||
| ВН11/2В-0,2П | 40 | 0...0,02 | 11/2 | 162 | 19 | 108 | 307 | 170 |
6,4 (8,8)* |
10,4 | 2 | |
| ВН2В-0,2П | 50 | 0...0,1 | 2 | 118 |
6,9 (9,3)* |
12,6 | ||||||
* Для взрывозащищенного исполнения клапана
** При полностью открытом регуляторе расхода
Характеристики
| Электрические параметры | |
|---|---|
| Потребляемая мощность | 25 Вт |
| Частота | 60 Гц |
| Напряжение питающей сети | 24 В, 110 В, 220 В |
| Основные атрибуты | |
| Производитель | ТермоБрест |
| Максимальная рабочая температура | 70 град. |
| Гарантийный срок | 15 мес |
| Страна производитель | Беларусь |
| Максимальное рабочее давление | 4 бар |
| Минимальная рабочая температура | -30 град. |
| Тип присоединения | Муфтовое |
| Рабочая среда | Газ, Воздух, Газообразная среда |
| Минимальная температура окружающей среды | -30 град. |
| Максимальная температура окружающей среды | 40 град. |
| Способ действия | НЗ (нормально закрытый) |
| Вид электромагнитного клапана | Прямого действия (седловой) |
| Материал корпуса клапана | Алюминий |
| Время срабатывания клапана | 1 сек |
| Состояние | Новое |
Информация для заказа
- Цена: Цену уточняйте
