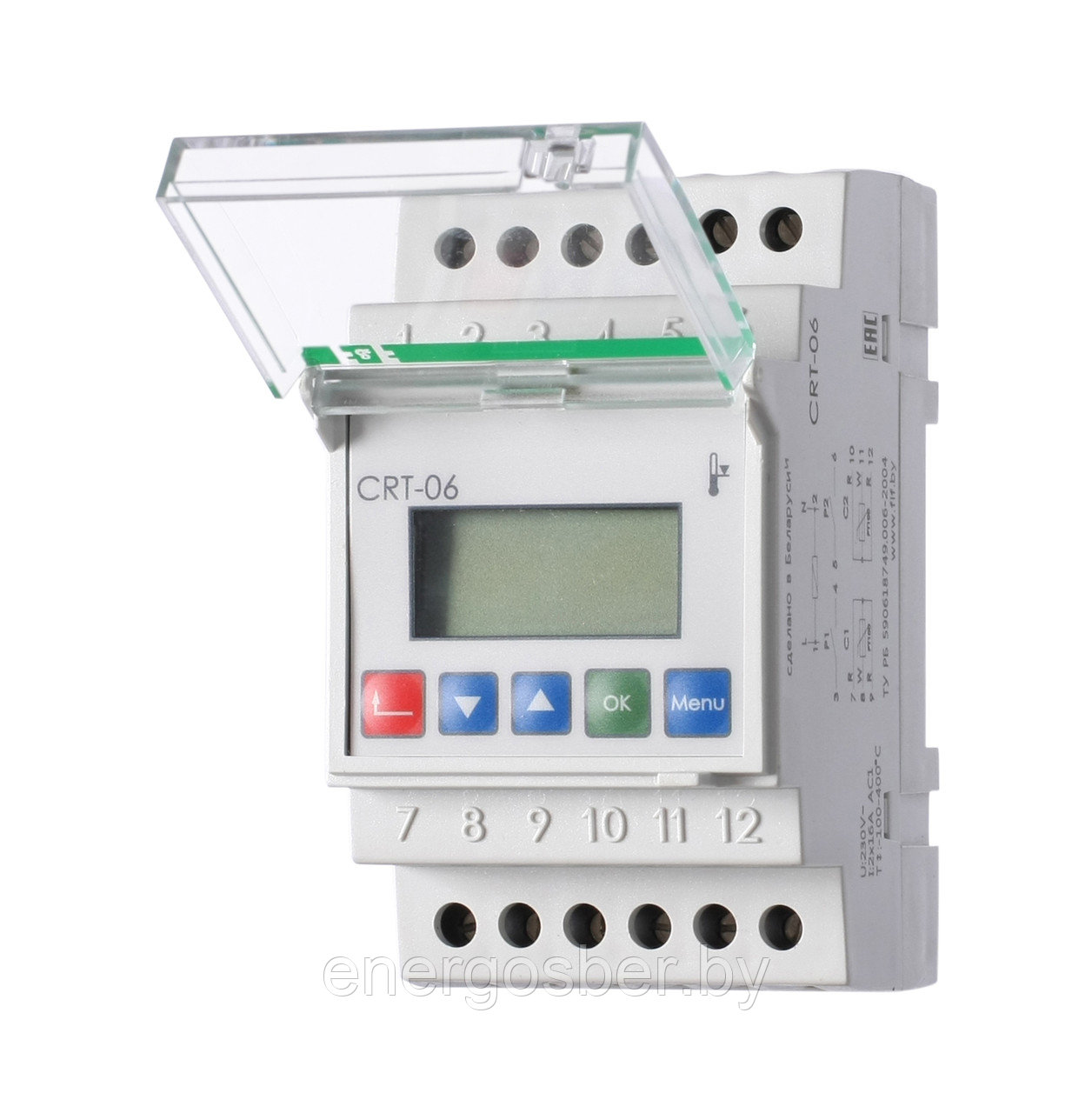

CRT-06
- В наличии
- Оптом и в розницу
Цену уточняйте
Заказ только по телефону
- +375 (29) 653-84-70A1
- +375 (29) 752-84-70МТС
- +375 (17) 390-70-90факс
Описание
Отличительные особенности:
Двухканальный. Напряжение питания 230 В Диапазон измеряемых температур от -100 до +400 °С Гистерезис 0-100 °С. Контакт 2NO. Максимальный ток 2х16 А.
Назначение
Предназначен для контроля и поддержания заданного температурного режима по сигналам от выносного датчика температуры путем включения/выключения нагревательной или охлаждающей установки.
Область применения
Применяется в системах, требующих поддержание заданной температуры в помещении, контроль температуры окружающей среды, температуры веществ в различного рода технологических процессах и т.п.
Особенности
- установка двух независимых значений температуры;
- для каждого значения температуры можно установить отдельно величину гистерезиса;
- работа в автоматическом (в одном из десяти определенных режимов работы регулятора) или в ручном режиме работы;
- индикация аварийных режимов работы на табло;
- регистрация минимального и максимального значения измеренной температуры с сохранением их в памяти;
- защита настроек посредством пароля;
- коррекция показаний датчиков температуры (±20 °С);
- контроль исправности выносных датчиков температуры;
- ЖК дисплей с подсветкой;
- выбор языка программирования в меню: английский, русский, польский.
Принцип работы
Регулятор температуры может работать в одном из двух режимов:
1. Ручной режим.
В данном режиме управление нагревательной / охлаждающей установкой осуществляется с панели управления.
2. Автоматический режим.
В данном режиме регулятор температуры управляет нагревательным (охлаждающим) электрооборудованием согласно одной из 10 программ.
Программа 1: Регулятор в режиме НАГРЕВ
Программа 2: Регулятор в режиме ОХЛАЖДЕНИЕ
Программа 3: Регулятор в режиме НАГРЕВ/ ОХЛАЖДЕНИЕ
Программа 4: Два регулятора в режиме НАГРЕВ
Программа 5: Два регулятора в режиме ОХЛАЖДЕНИЯ
Программа 6: Два регулятора в режиме НАГРЕВ (второй регулятор зависит от первого)
Программа 7: Дифференциальный регулятор
Программа 8: Режим ОКНО (один датчик)
Программа 9: Режим ОКНО (два датчика)
Программа 10: Два регулятора в режиме ОКНО
Технические характеристики
| Артикул | EA07.001.011 |
| Код ETIM | EC001446 |
| Напряжение питания, В | 230 АС |
| Контакт | 2NO (2 нормально открытых) |
| Количество каналов | двухканальное |
| Максимальный коммутируемый ток, А | 2х16 AС-1 / 250 В |
| Максимальный ток катушки контактора, А | 3 AC-15 |
| Максимальная мощность нагрузки | см. табл. 1 |
| Диапазон регулируемых температур, °С | -100 - +400 |
| Гистерезис регулируемый, °С | 0...100 |
| Дискретность отображения температуры, °С | 0,1 |
| Шаг установки температуры, °С | 0,5 |
| Погрешность измерения, °С | ±0,5 |
| Температурная коррекция датчика температуры, °С | ±20 |
| Задержка переключения, минут | 0…45 |
| Коммутационная износостойкость, циклов | >100000 |
| Степень защиты | IP20 |
| Диапазон рабочих температур, °С | -25 ... +50 |
| Потребляемая мощность, Вт, не более | 2 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Подключение | винтовые зажимы 2,5 мм2 |
| Момент затяжки винтового соединения, Нм | 0,5 |
| Габариты (Ш×В×Г), мм | 52×90×65 |
| Масса, кг | 0,105 |
| Тип корпуса | 3S |
| Монтаж | на DIN-рейку |
| Технические характеристики датчика RT56 (не входят в комплект) | |
| Тип чувствительного элемента | Pt100 |
| Степень защиты | IP65 |
| Диапазон рабочих температур, °С | -100...+400 |
| Габариты (Øˣh) | 4ˣ85 |
| Подключение | провод 3х0,34 мм², длина 1,5 м |
| Масса датчика, кг | 0,035 |
| Артикул | EA07.007.002 |
Схема подключения
Диаграммы
Информация для заказа
- Цена: Цену уточняйте
