Колонка УК-2-630

Колонки уровнемерные УК-1,  УК-2 и УК-3 являются элементом системы автоматики паровых котлов.

Колонки уровнемерные предназначены для измерения уровня воды в барабанах котлов и сигнализации предельных значений уровня воды в барабанах котлов.

        Колонка УК-2-630  имеет универсальную конструкцию для подключения нескольких датчиков:

• датчика дифференциального давления или дифманометра (с токовым выходом) для аналогового регулирования;
• 2-х электродных датчиков (кондуктометрических) М20х1,5;
•  датчика давления G1/2” через сифонную трубку (дополнительно по заказу).

       Технические характеристики:

• Давление Р раб. = 2,5 МПа (25 кгс/см2);
• Температура Т раб. = 250 град. С;
•  Межфланцевое расстояние L = 630 мм;
• Масса = не более 25 кг.

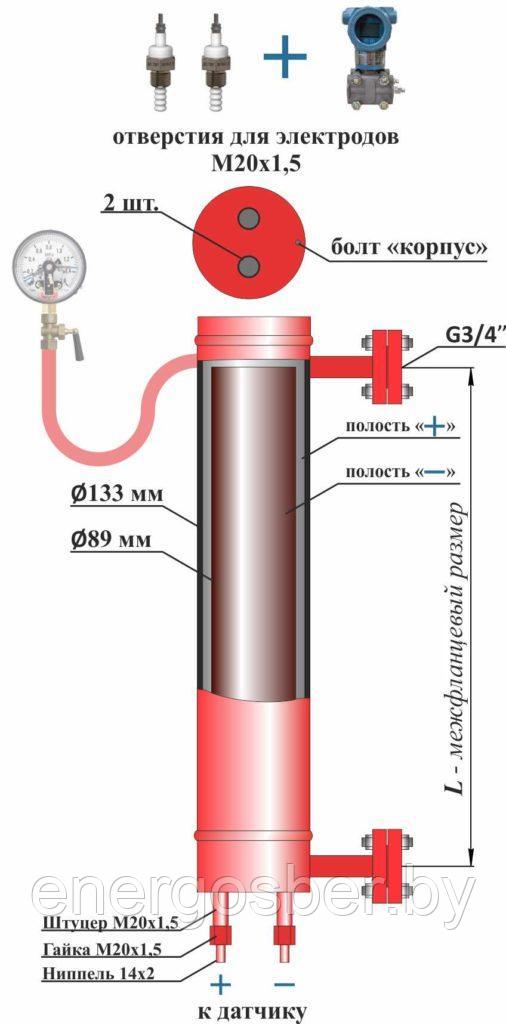

Колонка уровнемерная присоединяется к фланцам барабана котла. Внутренняя полость колонки постоянного уровня (+) соединяется через верхнюю трубку с паровым пространством котла. Внутренняя полость переменного уровня (-) соединяется через нижнюю трубку с водяным пространством котла.
        Конструкция колонки обеспечивает равенство температуры столбов воды, чем исключается температурная погрешность в показаниях преобразователя перепада давления(уровнемера).
        В верхнем донышке расположены штуцеры с резьбой М20х1,5 для установки стержневых кондуктометрических датчиков (электродов). В нижнем донышке имеется два штуцера отбора давления для дифманометра.
        Уровень в плюсовой камере колонки поддерживается постоянным за счёт непрерывной конденсации пара. В минусовой камере уровень воды изменяется в зависимости от уровня воды в барабане котла. Излишки конденсата сливаются обратно в барабан котла через верхнюю трубу.
