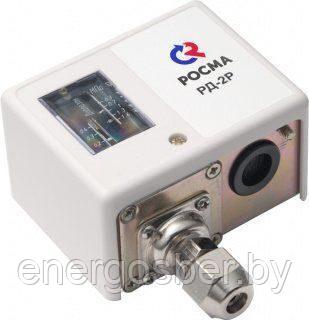

Реле давления РД-2P
- В наличии
- Оптом и в розницу
- Код: rd-2r
Цену уточняйте
- +375 (29) 653-84-70A1
- +375 (29) 752-84-70МТС
- +375 (17) 390-70-90факс
Описание
Реле давления (прессостаты) РД-2Р, РД-2Р модель 35 используются для переключения электрических цепей в зависимости от изменения давления среды. Это должны быть неагрессивные к медным сплавам жидкие или газообразные, не вязкие и не кристаллизующиеся среды с максимальной температурой до 110 °C (воздух, масло, вода, хладоны). Принцип работы реле заключается в следующем: когда значение давления в системе достигает определенной уставки, заданной заранее, происходит переключение однополюсного перекидного контакта. И затем реле срабатывает, замыкая или размыкая электрическую цепь. В момент, когда давление изменяется на величину настраиваемого дифференциала, реле возвращает контакт в исходное положение.
Универсальность прибора заключается в возможности работать как при повышении, так и при понижении давления.
Область применения: системы теплоснабжения, вентиляции, водоснабжения, машиностроительная отрасль, защита различных механизмов. В частности, реле устанавливаются в насосных установках для защиты от сухого хода, вызванного резким снижением давления в системе. В компрессорах обеспечивают работу агрегата в автоматическом режиме.
Рабочий диапазон, МПа |
Дифференциал*, МПа (настраиваемый) | Р перегруз. макс, МПа |
−0,05…0,3 | 0,035…0,15 | 1,6 |
−0,07…0,6 | 0,06…0,4 | 1,6 |
−0,02…0,8* | 0,07…0,4* | 1,6* |
−0,02…0,8** | 0,04…0,15** | 1,6** |
0,1…1 | 0,1…0,3 | 1,6 |
0,5…1,6 | 0,1…0,4 | 3,5 |
0,5…2,4 | 0,2…0,5 | 3,5 |
0,5…3 | 0,5…1 | 3,5 |
* — для РД-2Р модель 35 G¼
** — для РД-2Р модель 35 G½
* - Дифференциал (зона возврата) — разность давлений между включением и отключением контактов реле
Воспроизводимость: ±2%
Контакты: Однополюсный перекидной контакт 8А ~220 В, 16А ~110 В
Диапазон рабочих температур, °C: Окружающая среда: -10…+70 , Контролируемая среда: -10…+110
Корпус: Алитированная сталь 10, IP42
Крышка: Пластик, цвет белый
Штуцер и накидная гайка: Хромированная сталь 10
Кронштейн и механизм: Анодированная сталь 10
Сильфон; Медный сплав
Шкала: Алюминий, цвет черный
Стекло: Органическое
Способ присоединения: Штуцер под развальцовку с накидной гайкой G¼ для крепления капиллярной трубки (Ø8 мм)
Варианты монтажа: На приборную панель или с помощью кронштейна
Монтаж кабеля:
РД-2Р - Резиновый уплотнитель (Ø кабеля до 12 мм) |
РД-2Р модель 35 - Кабельный ввод (Ø кабеля 6 - 14 мм) |
Надежность: 100 000 циклов
Климатическое исполнение: Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация ТУ 4218-001-4719015564-2010, ГОСТ 26005–83
Информация для заказа
- Цена: Цену уточняйте
