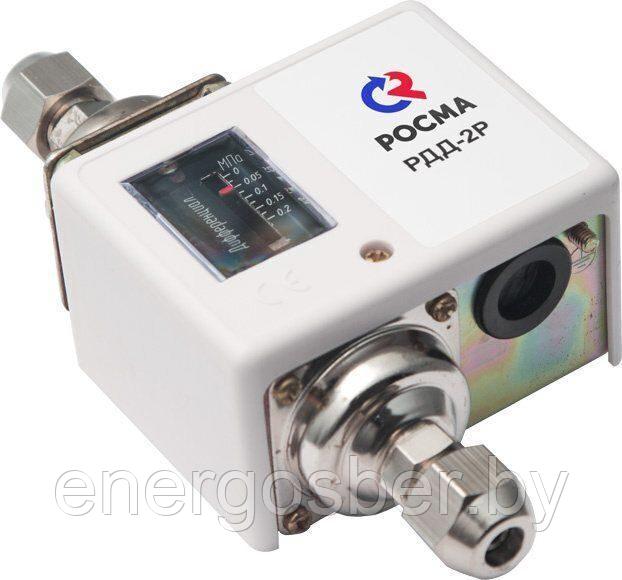

Реле разности давлений РДД-2Р

Реле разности (перепада) давлений РДД-2Р (Дифференциальные реле давления РДД-2Р) предназначены для коммутации электрических цепей в зависимости от изменения разности двух давлений неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред. Максимальная температура измеряемой среды (воздух, масло, вода, хладоны) - 110 °C.

Принцип действия реле разности давлений состоит в сравнении двух давлений, подаваемых с двух сторон на сильфон, который деформируясь переключает однополюсный перекидной контакт.

Основными параметрами реле перепада давлений выступают диапазон измеряемой разности давления, фиксированный дифференциал, а также максимальное статическое давление на входе прибора.

Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение. Идеально подходят для регулировки потери давления в фильтрах в технике кондиционирования и вентиляции.

* - Дифференциал (зона возврата) — разность давлений между включением и отключением контактов реле

Воспроизводимость:  ±2%

Контакты:  Однополюсный перекидной контакт 8А ~220 В, 16А ~110 В

Диапазон рабочих температур, °C: Окружающая среда: -10…+70 , Контролируемая среда: -10…+110

Корпус: Алитированная сталь 10, IP42

Крышка: Пластик, цвет белый

Штуцер и накидная гайка: Хромированная сталь 10

Кронштейн и механизм: Анодированная сталь 10

Сильфон; Медный сплав

Шкала: Алюминий, цвет черный

Стекло:  Органическое

Способ присоединения:  Штуцер под развальцовку с накидной гайкой G¼ для крепления капиллярной трубки (Ø8 мм)

Варианты монтажа: На приборную панель или с помощью кронштейна

Монтаж кабеля: Резиновый уплотнитель (Ø кабеля до 12 мм)

Надежность: 100 000 циклов

Климатическое исполнение: Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация ТУ 4218-001-4719015564-2010,  ГОСТ 26005–83
