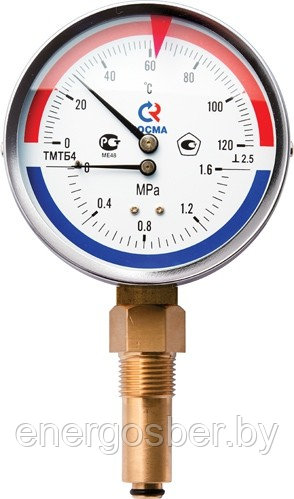

Термоманометр ТМТБ

Термоманометр предназначен для одновременного измерения температуры и избыточного давления неагрессивных к медным сплавам сред.

Термоманометр предназначен для одновременного измерения температуры и избыточного давления неагрессивных к медным сплавам сред.

Область применения: системы отопления, водоснабжение, бойлеры, паровые котлы и т.д.

Термоманометр — комбинированный прибор, для измерения давления и температуры.

Для визуального контроля основных параметров теплоносителя (давления и температуры) как правило, применяют манометр и термометр. Попытка объединить эти два прибора привела к созданию комбинированного прибора, получившего название «термоманометр».

Конструктивно термоманометр ТМТБ объединяет деформационный манометр и биметаллический термометр. Термоманометры имеют циферблат с двумя шкалами и две указательных стрелки. Одна шкала служит для отсчета давления, другая — температуры. Термоманометры ТМТБ выпускаются двух типоразмеров: диаметром корпуса 80 и 100 мм. По расположению штуцера термоманометры могут быть осевыми и радиальными. Длина погружной части также может варьироваться по заказу потребителя. Все термоманометры комплектуются защитным клапаном.

Рекомендации по монтажу

• Конструкция Термоманометр объединяет в одном корпусе манометр и термометр, имеет две шкалы — давления и температуры. Прибор комплектуется клапаном, позволяющим демонтировать термоманометр без разгерметизации системы.
• Диаметр корпуса 80, 100 мм
• Класс точности 2,5
• Диапазоны показаний температур 0…120 / 150 °С
• Диапазон показаний давлений 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 МПа
• Рабочая температура Окружающая среда: −60…+60 °C
  Измеряемая среда: до +150 °C
• Корпус IP40, cталь, цвет черный
• Кольцо Хромированная сталь
• Чувствительный элемент Медный сплав

• Трибко-секторный механизм Медный сплав
• Штуцер Медный сплав
• Клапан Медный сплав
• Циферблат Алюминий, шкала черная на белом фоне, с цветовым разделением секторов измерения температуры и давления
• Стекло Инструментальное стекло
• Длина погружной части 46, 64, 100 мм
• Присоединение Радиальное
• Резьба присоединения G½ (на клапане)
• Межпроверочный интервал 2 года

Термоманометры ТМТБ
