Термометр электроконтактный ТГП-100Эк-М1

Термометры газовые показывающие электроконтактные ТГП-100Эк-М1 предназначены для измерения температуры воды, масла и других жидкостей, неагрессивных к материалам термобаллона (сталь 12Х18Н10Т), и управления внешними электрическими цепями нагревательных элементов или установок.

По устойчивости к механическим воздействиям являются виброустойчивыми, изготавливаются по ТУ 311-0225626.117-91

Диаметр термобаллона составляет 20 мм, заполнитель термосистемы - инертный газ.

По устойчивости к климатическим воздействиям соответствуют исполнению В категории размещения 4 по ГОСТ 15150, но для работы при температуре от –20 до +60 ^оС.

Межповерочный интервал – 1 год.

Напряжение внешних коммутируемых цепей переменного тока 220 В частотой 50 Гц. Разрывная мощность контактов сигнализирующего устройства, 30 ВА.

Давление измеряемой среды до 1,6 МПа, по требованию заказчика термобаллоны изготавливаются на условное давление до 6,3 МПа. с защитной гильзой до 24.5 МПа (защитная гильза в комплект поставки не входит, изготавливается по спец. заказу).

Средний срок службы, не менее 10 лет.

  При заказе необходимо указать:

1. Тип термометра
2. Пределы измерения
3. Класс точности
4. Длину соединительного капилляра
5. Длину погружения термобаллона

Пример обозначения:

Термометр показывающий электроконтактный газовый, с пределами измерений от 0 до 300°С, класса точности 1,5, с длиной  соединительного капилляра 2,5 м и длиной погружения термобаллона 250 мм:
Термометр ТГП-100Эк-М1-(0…300)-1,5-2,5-250

* Термометры ТГП при длине капилляра L от 10 м и при температуре измерения 400°С и более изготавливаются с длиной погружения не менее 315 мм.

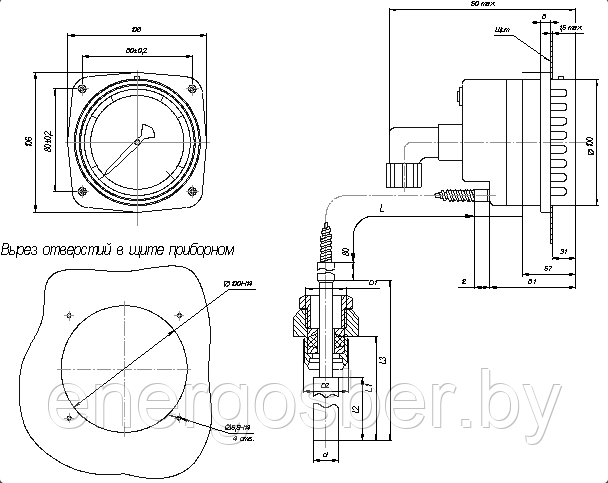

Габаритные, присоединительные и монтажные размеры термометра ТГП-100Эк-М1



СВОДНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТГП,ТКП-100-М1

ТИПЫ:

•   ТГП-100-М1 – термометр показывающий газовый
•   ТКП-100-М1 – термометр показывающий конденсационный
•   ТГП-100Эк-М1 – термометр показывающий электроконтактный газовый
•   ТКП-100Эк-М1 – термометр показывающий электроконтактный конденсационный

1. Пределы измерений, °С:      ТГП-100-М1, ТГП-100Эк-М1      ТКП-100-М1, ТКП-100Эк-М1	–50…+50; –50…+100; –50…+150; 0…+150; 0…+200; 0…+300; +100…+300; 0…+400 –25…+35; –25…+75; 0…+50; 0…+100; 0…+120; +100…+200; +200…+300
2. Длина соединительного капилляра L, м:	1,6; 2,5; 4; 6; 10; 16; 25
3. Длина погружения термобаллона L1, мм:      ТГП-100-М1, ТГП-100Эк-М1      ТКП-100-М1, ТКП-100Эк-М1	160; 200; 250; 315; 400; 500 125; 160; 200; 250; 315; 400
4. Классы точности	1; 1,5
5. Температура окружающего воздуха, °С:      для исполнения УХЛ4        ТГП-100-М1, ТГП-100Эк-М1        ТКП-100-М1, ТКП-100Эк-М1      для исполнение Т3	–10…+60; –50…+60; –10…+55;
6. Климатические исполнения	УХЛ4; Т3
7. Относительная влажность воздуха при температуре 35°С      для исполнения УХЛ4, %      для исполнения Т3, %	80 100
8. Степень защиты от воздействия пыли и воды	IP40
9. Виброустойчивость, группа	L3
10. Напряжение внешних коммутируемых цепей:       переменный ток, В       постоянный ток, В	24; 40; 60; 110; 220; 240 24; 60; 110; 220
11. Разрывная мощность контактов       сигнализирующего устройства, В·А, не более	30
12. Сигнализирующее устройство прямого действия,       исполнение по ГОСТ 16920	V
13. Давление измеряемой среды, кгс/см2	64 без защитной гильзы 250 с защитной гильзой
14. Присоединительная резьба, D, мм:       ТГП-100-М1, ТГП-100Эк-М1       ТКП-100-М1, ТКП-100Эк-М1	М33х2 М27х2
15. Габаритные размеры, мм:        ТГП-100Эк-М1, ТКП-100Эк-М1        ТГП-100-М1, ТКП-100-М1	106х106х150 106х106х75
16. Масса термометра без термосистемы,       кг, не более	0,9
17. Изготавливаются по	ТУ 311-0225626.117-91
