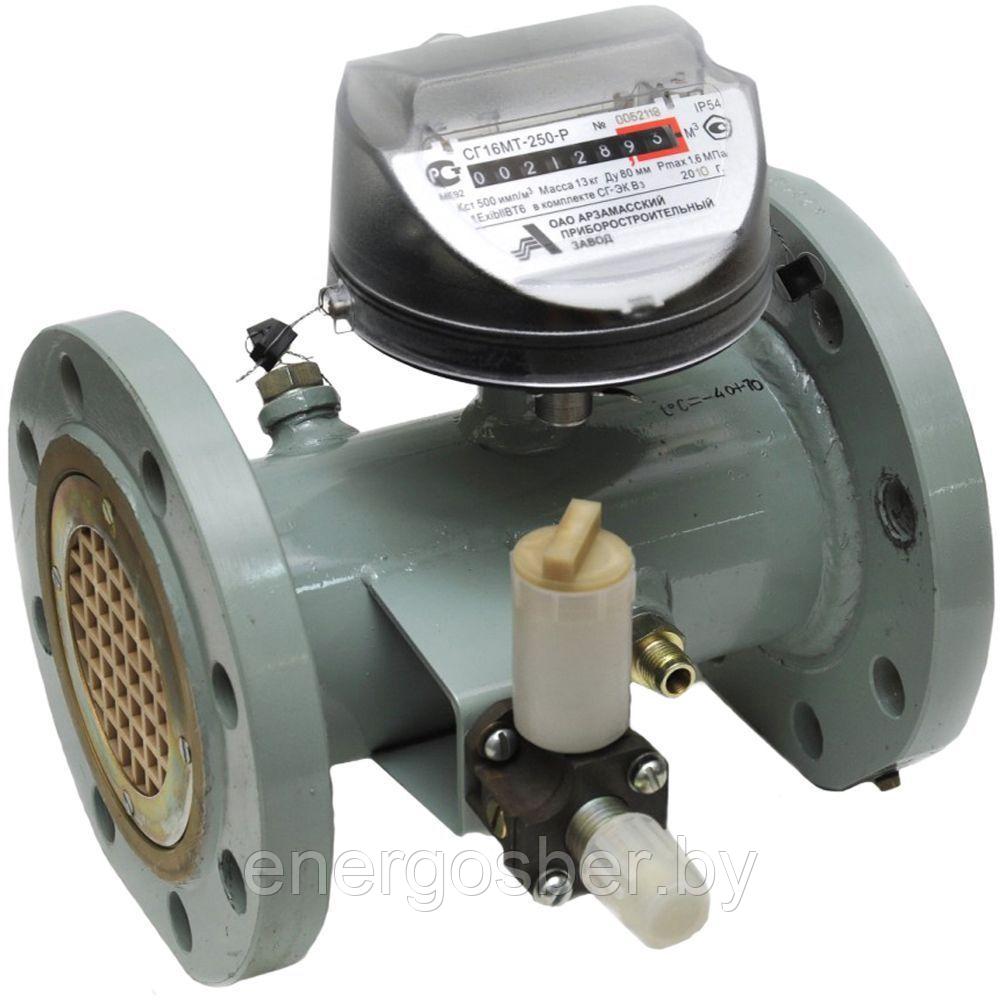

Счетчик газа СГ16МТ-Р

Счетчики СГ16МТ-Р, СГ75МТ-Р предназначены для измерения (в том числе и при коммерческих операциях) объема неагрессивного, неоднородного по химическому составу, очищенного от механических примесей и осушенного природного газа по ГОСТ5542-2014, попутного газа с парциальным давлением сероводорода не более 0,01 МПа и других неагрессивных газов (в том числе воздуха, азота) плотностью не менее 0,67 кг/м3 при плавно меняющихся его потоках и рабочей температуре от минус 20 до плюс 50 гр.С. Благодаря турбинной конструкции счётчики могут устанавливаться в трубопроводе как горизонтально, так и вертикально (при направлении потока газа как снизу вверх, так и сверху вниз.

Рабочее давление измеряемого газа составляет 1,6 МПа для счетчиков СГ16МТ-Р и 7,5 МПа - для счетчиков СГ75МТ-Р

Диапазон рабочих расходов: от 8 м³/ч до 4000 м³/ч.
Диаметр условного прохода: от Ду50 до Ду200.
Максимальное рабочее давление газа: 1,6 МПа; 7,5 МПа.

Диапазоны измерений счетчиков газа СГ Qmin/Qmax:

• 1:10 — для счетчика СГ16МТ-100-Р
• 1:12,5 — для счетчика СГ16МТ-100-Р-1
• 1:20 — для счетчиков СГ16(75)МТ-250...4000-Р-2
• 1:25 — для счетчиков СГ16МТ-250...650-Р-3
• 1:30 — для счетчиков СГ16МТ-800...4000-Р-3

Диапазон температуры газового счетчика СГ:

• окружающей среды от −40 °С до +70 °С;
• измеряемой среды от −20 °С до +50 °С.

 Счетчики СГ16МТ-Р, СГ75МТ-Р часто устанавливаются совместно с внешним устройством электронной коррекции измеряемого объема по температуре и давлению измеряемого газа (электронным корректором). Информация об объеме передается на электронный корректор посредством низкочастотного датчика импульсов, входящего в состав счетчика. Электрическая цепь датчика импульсов, предназначенная для подключения к электронному корректору и состоящая из последовательно соединенных резисторов и герконов, не содержит собственного источника тока, индуктивности и емкости, а изоляция выходного кабеля (жгута) рассчитана на напряжение не менее 500 В, имеет уровень взрывозащиты «ib» по ГОСТ 31610.11-2014 (IEC 60079-11:2011), что позволяет подключать датчик импульсов к сертифицированной искробезопасной цепи уровня «ib» или «ia» электронного корректора. Счетчик предназначен для размещения и эксплуатации во взрывоопасных зонах класса 1 по ГОСТ 31610.11-2014 (IEC 60079-11:2011), в которых возможно образование взрывоопасных смесей паров и газов с воздухом, отнесенных к категориям IIA и IIB групп Т1 - Т4 по ГОСТ 31610.0- 2014 (IEC 60079-0:2011), ГОСТ 31610.11-2014 (IEC 60079-11:2011).

Перед счетчиками необходимо устанавливать фильтр для очистки газа от механических примесей (размер твердых частиц, находящихся в измеряемом газе, по наибольшему измеренному значению не должен превышать 0,08 мм).

По габаритно-присоединительным размерам счетчики СГ16МТ-Р, СГ75МТ-Р полностью заменяют все ранее выпускавшиеся счетчики типа СГ, СГ-16М, СГ-75М, СГ16-МТ, СГ-75-МТ, СГ-75-1.

Благодаря усовершенствованной конструкции счетчиков нового поколения увеличился диапазон измерения счетчиков до 1:30 и улучшились метрологические характеристики, — диапазон измерения расхода с погрешностью ± 1% увеличился с диапазона 1:5 до 1:20. При этом длина прямолинейных участков до и после счетчика уменьшилась.

Счетчики СГ16МТ-Р, СГ75МТ-Р выпускаются для эксплуатации при температуре окружающей среды от минус 40 до плюс 70 гр.С. Вид климатического исполнения счетчика УХЛ3 по ГОСТ 15150-69. Степень защиты корпуса от внешних воздействий IP66 по ГОСТ 14254-2015. Счетчики выпускается в нескольких вариантах в зависимости от максимального значения расхода.  Условное обозначение счетчиков СГ16МТ-Р и СГ75МТ-Р при заказе и в документации другой продукции должно состоять из обозначения базовой модели счетчика, которое состоит из обозначения типа – СГ, символа 16, обозначающего максимальное значение давления измеряемой среды 1,6 МПа (16 кгс/см2 ) или символа 75, обозначающего максимальное значение давления измеряемой среды 7,5 МПа (75 кгс/см2 ), символа МТ (модернизированный счетный редуктор), максимального значения объемного расхода, символа Р, обозначающего расширенный диапазон измерения, цифры 1 - обозначающей исполнение счетчиков, предназначенных для работы в диапазоне расходов 1:12,5 (только для СГ16МТ-100-Р-1; СГ16МТ-65-Р-1) или цифры 2 - обозначающей исполнение счетчиков, предназначенных для работы в диапазоне 1:20, или цифры 3 - обозначающей исполнение счетчиков, предназначенных для работы в диапазоне 1:30 (СГ16МТ-800-Р-3 – СГ16МТ-4000-Р-3) и 1:25 (СГ16МТ-250-Р-3 – СГ16МТ-650-Р-3), или цифры 4 - обозначающей исполнение счетчиков, предназначенных для работы в диапазоне 1:30 (СГ16МТ-250-Р-4 – СГ16МТ-650-Р-4). В обозначении счетчика газа СГ16МТ-100-Р; СГ16МТ-65-Р предназначенного для работы в диапазоне 1:10 цифры 1, 2, 3, 4 отсутствуют.

Пример обозначения счетчика для максимального значения объемного расхода – 100 м 3 /ч и давления среды до 1,6 МПа (16 кгс/см2 ), диапазон измерения 1:10: СГ16МТ-100-Р

Пример обозначения счетчика для максимального значения объемного расхода – 250 м 3 /ч и давления среды до 1,6 МПа (16 кгс/см2 ), диапазон измерения 1:20: СГ16МТ-250-Р-2

Пример обозначения счетчика для максимального значения объемного расхода – 250 м 3 /ч и давления среды до 7,5 МПа (75 кгс/см2 ), диапазон измерения 1:25: СГ75МТ-250-Р-3

Пример обозначения счетчика для максимального значения объемного расхода – 250 м 3 /ч и давления среды до 1,6 МПа (16 кгс/см2 ), диапазон измерения 1:20, без масляного насоса: СГ16МТ-250-Р-2-Б

Длина прямолинейных участков трубопровода должна быть не менее:

• при слабых возмущениях (отвод, колено, диффузор) 2 ду перед счетчиком и 1 Ду после счетчика;
• при сильных возмущениях (регулятор давления, двойной изгиб трубы в разных плоскостях) 5 Ду перед счетчиком и 3 Ду после счетчика.

При установке перед счетчиком стабилизатора потока газа (СПГ) дополнительные прямые участки перед СПГ и после счетчика не требуются.

При монтаже газовых счетчиков рекомендуется применять: фланцы из стали 09Г2С-Св-4 ГОСТ 19281-89 для СГ16МТ по ГОСТ 12820-80, для СГ75МТ по ГОСТ 12821-80; для уплотнения фланцевых соединений прокладки для СГ16МТ из паронита ПМБ ГОСТ 481-80, для СГ75МТ из алюминия по ГОСТ 21631-76; шпильки из стали 35Х технические требования по ГОСТ 10494-80; гайки из стали 35Х ГОСТ 10495-80.

Межповерочный интервал в Республике Беларусь  составляет 24 месяца (в Российской Федерации - 8 лет).  Гарантийный срок 24 месяца Срок службы не менее 12 лет

Счетчик соответствует ГОСТ 28724-90.
