АНКАТ-7670 - автоматический газоанализатор измерения уровня одоризации

Стационарный газоанализатор АНКАТ-7670 предназначен для измерения массовой концентрации меркаптанов (одоранта) в природном газе в соответствии с ГОСТ 5542-87 и ВРД 39-1.10-069-2002 с автоматическим пересчетом результатов измерения в массовую концентрацию меркаптановой серы с выдачей сигнализации при снижении или превышении концентрации относительно установленных пороговых значений. Поверочным компонентом является этилмеркаптан (С₂Н₅SH).
   Область применения: газораспределительные станции (ГРС) с газопроводами высокого и среднего давления согласно СН и П 42-01-2002; газораспределительные предприятия и организации.
   Принцип действия – электрохимический.
   Способ забора пробы – принудительный, за счет избыточного давления в газопроводе.
   Режим работы – непрерывный.
   Режим измерения – циклический, от 20 до 120 мин.(устанавливается заказчиком в процессе эксплуатации) с периодической автоматической продувкой чистым воздухом.

   Состав газоанализатора:

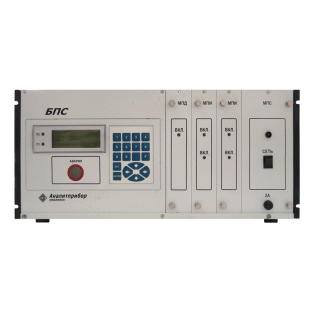

- блок питания и сигнализации БПС;
- блок отбора пробы БОП.

   Исполнение – взрывозащищенное.

   Маркировка по взрывозащите:
- БПС - [Exib]IIB, устанавливается в невзрывоопасной зоне;
- БОП – 1ExibdIIBT4 X, устанавливается во взрывоопасной зоне.

   Степень защиты корпуса:
- БПС – IP20;
- БОП – IP54.

   Достоинства:
- измерение степени одоризации в реальном времени и выдачи информации оператору;
- возможность управления работой одоризационной установкой (коррекция подачи одоранта в зависимости от его фактического содержания);
- наличие 2-ух порогов сигнализации (световая и звуковая);
- наличие «сухих» контактов  реле по каждому из порогов;
- наличие сигнализации «ОТКАЗ» при неисправности составных частей газоанализатора или обрыве линии связи между БПС и БОП;
- наличие токового и цифрового выходного сигнала для передачи значений  концентрации, служебных данных и управления режимами работы газоанализатора;
- наличие энергонезависимой памяти для хранения  значений концентрации за последние 30 суток работы, даты и времени замера;

- межкалибровочный интервал 6 месяцев.
