Позиционер пневматический

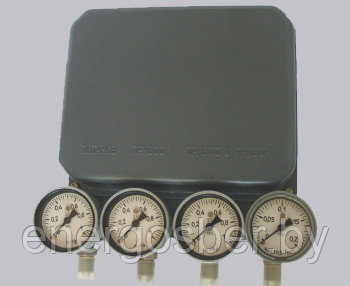

Позиционеры пневматические ПП предназначены для уменьшения рассогласования хода и повышения быстродействия пневматических поршневых и мембранных исполнительных механизмов путем введения обратной связи по положению выходного штока исполнительных механизмов.

Позиционеры пневматические являются комплектующими изделиями для исполнительных механизмов: пневматические позиционеры одностороннего действия для мембранных исполнительных механизмов прямого и обратного хода, пневматические позиционеры двустороннего действия – для поршневых исполнительных механизмов.



Основные

технические

характеристики

Наименование параметра	Позиционер пневматический
	одностороннего действия ПП-1	двустороннего действия ПП-2
Входной (управляющий) сигнал, кПа	20—100
Давление питания, кПа	250, 400, 630	400, 630
Условный ход выходного штока исполнительного механизма, мм      ПП-1.25      ПП-1.100      ПП-2.25      ПП-2.100	4; 6; 10; 16; 25 25; 40; 60; 100	10; 16; 25 25; 40; 60; 100
Пределы допускаемой основной погрешности, %	±1
Расход воздуха в установившемся режиме не более, м3/ч: при давлении питания 250 кПа 400 кПа        630 кПа	0,6 0,8 1,2	– 1,0 1,5
Расход воздуха в переходном режиме не более, м3/ч: при давлении питания 250 кПа 400 кПа        630 кПа	9,1 13 19	– 13 19
Климатическое исполнение	- У1, но для работы при температуре от минус 50 до плюс 60 ° С, - Т1 по ГОСТ 15150-69
Масса, кг	2,0	2,2

Примечание. Для подготовки воздуха питания позиционеров рекомендуется использовать фильтр-стабилизатор давления воздуха ФСДВ.



Модификация и типоразмер	Тип комплектуемого механизма			Конструкция стойки
	диаметр заделки мембраны, мм	условный ход выходного элемента, мм	вид действия
ПП-1.25.1**	160	4; 6; 10; 16; 25	Прямой и обратный	Литая
ПП-1.25.2	200	6; 10; 16; 25
	250	10; 16; 25
	400	25	Прямой	ДАЗ*
ПП-1.25.3	320	16; 25		Литая
ПП-1.25.4	320	16; 25	Обратный
ПП-1.25.5	200	6; 10; 16	Прямой и обратный	Сварная
	250	16
ПП-1.25.6	320	16	Обратный
	400	25
ПП-1.25.14	250	25	Прямой	Шестигранник или круг
ПП-1.100.2	250	40	Обратный	Литая
ПП-1.100.4	320	40; 60	Прямой и обратный
	400	25	Обратный	ДАЗ
ПП-1.100.5	250	25; 40	Прямой и обратный	Сварная
ПП-1.100.6	320	25
	320	40; 60	Обратный
	400	25	Прямой
	400; 500	40	Прямой и обратный
ПП-1.100.7	320	40	Прямой
ПП-1.100.8	250	40		Литая
	400; 500	40; 60	Прямой и обратный	ДАЗ
ПП-1.100.9	320; 400; 500	60	Прямой	Сварная
ПП-1.100.10	400; 500	100	Прямой и обратный
ПП-1.100.11	400; 500	60	Обратный
ПП-1.100.14	250	40; 60	Прямой	Шестигранник или круг

*Стойка конструкции Дунаевецкого арматурного завода (ДАЗ).
** Последняя цифра в обозначении типоразмера соответствует порядковому номеру монтажного комплекта пневматического позиционера.



Модицификация и типоразмер	Тип комплектуемого механизма
ПП-2.25.12	Поршневые механизмы с условным ходом выходного элемента от 10 до 25 мм, в том числе поворотные механизмы ФЦ 99
ПП-2.100.13	Поршневые механизмы с условным ходом выходного элемента от 25 до 100 мм





Оформление

заказа:

При заказе необходимо указать:

1. Наименование

2. Условное обозначение

3. Обозначение ТУ





Пример

заказа:

Позиционер пневматический одностороннего действия, предел настройки условного хода выходного элемента механизма до 25 мм, порядковый номер монтажного комплекта – 3, давление воздуха питания 630 кПа:

“ГСП. Позиционер пневматический ПП-1.25.3.630 кПа ТУ 25-7333.036-90”
