Терморегулятор ТРМ 1 предназначен для измерения, регистрации или регулирования температуры теплоносителя в холодильной технике, сушильных шкафах, печах, и т. д.
Терморегулятор ТРМ 1 предназначен для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п. ).
Основные функции измерителя-регулятора ТРМ 1:
* УНИВЕРСАЛЬНЫЙ ВХОД для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
* РЕГУЛИРОВАНИЕ входной величины:
— двухпозиционное регулирование;
— аналоговое П-регулирование.
* ЦИФРОВАЯ ФИЛЬТРАЦИЯ И КОРРЕКЦИЯ входного сигнала, масштабирование шкалы для аналогового входа
* ВЫЧИСЛЕНИЕ И ИНДИКАЦИЯ КВАДРАТНОГО КОРНЯ из измеряемой величины (например, для регулирования мгновенного расхода)
* ВЫХОДНОЙ СИГНАЛ ТОКА 4…20 мА ДЛЯ РЕГИСТРАЦИИ измеренной величины (модификация по типу выхода И)
* ВОЗМОЖНОСТЬ УПРАВЛЕНИЯ ТРЕХФАЗНОЙ НАГРУЗКОЙ (модификация по типу выхода С3)
* ИМПУЛЬСНЫЙ ИСТОЧНИК ПИТАНИЯ 90…245 В 47…63 Гц
* ВСТРОЕННЫЙ ИСТОЧНИК ПИТАНИЯ 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.
* ПРОГРАММИРОВАНИЕ кнопками на лицевой панели прибора
* СОХРАНЕНИЕ НАСТРОЕК при отключении питания
* ЗАЩИТА НАСТРОЕК от несанкционированных изменений
По специальному заказу ТРМ1 выпускается с увеличенным диапазоном температур (от -40 до +50 С). При заказе такого ТРМ1 необходимо уточнить это требование.
ТРМ1 с увеличенным диапазоном температур выпускается только в настенном корпусе и только с релейным выходом.
Класс точности 0,5 (термопары)/0,25 (другие типы сигналов). Регулятор выпускается в корпусах 5 типов: настенном Н, монтаж на Дин-рейку Д и щитовых Щ1, Щ11, Щ2.
Модификации и структура обозначения ТРМ-1
Обновление линейки ТРМ1
Внимание! Новинка! Обновленный измеритель-регулятор ОВЕН ТРМ1 в корпусе Щ11.
Новый ОВЕН ТРМ1-Щ11 полностью повторяет функции выпускаемых ТРМ1 в корпусах Щ1, Щ2, Н, Д и имеет ряд преимуществ:
- Быстрые входы. Для унифицированных сигналов тока (0…5, 0…20, 4…20мА) и напряжения (0…1В, -50…+50мВ) период опроса входа составляет 0.1сек. Это позволяет использовать ТРМ1 для измерения высоко динамичных видов сигналов, например давления;
- Съемный клеммник. Новый корпус прибора Щ11 имеет съёмный клеммник, что существенно облегчает монтаж\демонтаж прибора при установке, проведении сервисных работ, метрологической поверки и т.д.;
- Универсальный источник питания. Позволяет запитывать прибор как от источника переменного напряжения 90…264В (номинал 220В), так и от источника постоянного напряжения 20…375В (номинал 24В).
Питание
|
Напряжение питания переменного тока
|
90…245 В
|
|
Частота напряжения питания
|
47...63 Гц
|
|
Потребляемая мощность
|
не более 7 ВА
|
|
Напряжение встроенного источника питания нормирующих преобразователей
|
24 ± 2,4 В
|
|
Максимально допустимый ток источника питания
|
80 мА
|
Универсальные входы
|
Количество универсальных входов
|
1
|
|
Типы входных датчиков и сигналов
|
см. таблицу «Характеристики измерительных датчиков»
|
|
Время опроса входа:
|
|
|
– для термопреобразователей сопротивления
|
не более 0,8 с
|
|
– для других датчиков
|
не более 0,4 с
|
|
Предел основной приведенной погрешности измерения:
|
|
|
– для термоэлектрических преобразователей
|
±0,5 %
|
|
– для других датчиков
|
±0,25 %
|
Выходные устройства
|
Количество выходных устройств
|
1
|
|
Типы выходных устройств
|
Р, К, С, С3, Т, И, У
|
Корпус
|
Габаритные размеры (мм) и степень защиты корпуса
|
|
Щитовой Щ1
|
96х96х65, IP54*
|
|
Щитовой Щ2
|
96х48х100, IP54*
|
|
Настенный Н
|
130х105х65, IP44
|
|
На DIN рейку
|
90х72х58, IP20 |
|
* со стороны передней панели
|
Условия эксплуатации
|
Температура окружающего воздуха
|
–20...+50 °С
|
|
Температура окружающего воздуха (Для ТРМ1 с расширенным диапазоном температур)
|
-40...+50 °С
|
|
Атмосферное давление
|
84...106,7 кПа
|
|
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)
|
30...80 %
|
Характеристики измерительных датчиков
 |
|
Код b1-0
|
Тип датчика
|
Диапазон измерений
|
Разрешающая способность*
|
|
01
|
ТСМ (Cu50) W100=1.426
|
–50…+200 °С
|
0,1 °С
|
|
09
|
ТСМ (50М) W100=1.428
|
–200…+200 °С
|
0,1 °С
|
|
07
|
ТСП (Pt50) W100=1.385
|
–200…+850 °С
|
0,1 °С
|
|
08
|
ТСП (50П) W100=1.391
|
–240…+1100 °С
|
0,1 °С
|
|
00
|
ТСМ (Cu100) W100=1.426
|
–50…+200 °С
|
0,1 °С
|
|
14
|
ТСМ (100М) W100=1.428
|
–200…+200 °С
|
0,1 °С
|
|
02
|
ТСП (Pt100) W100=1.385
|
–200…+850 °С
|
0,1 °С
|
|
03
|
ТСП (100П) W100=1.391
|
–240…+1100 °С
|
0,1 °С
|
|
29
|
ТСН (100Н) W100=1.617
|
–60…+180 °С
|
0,1 °С
|
|
30
|
ТСМ (Cu500) W100=1.426
|
–50…+200 °С
|
0,1 °С
|
|
31
|
ТСМ (500М) W100=1.428
|
–200…+200 °С
|
0,1 °С
|
|
32
|
ТСП (Pt500) W100=1.385
|
–200…+850 °С
|
0,1 °С
|
|
33
|
ТСП (500П) W100=1.391
|
–250…+1100 °С
|
0,1 °С
|
|
34
|
ТСН (500Н) W100=1.617
|
–60…+180 °С
|
0,1 °С
|
|
35
|
ТСМ (Cu1000) W100=1.426
|
–50…+200 °С
|
0,1 °С
|
|
36
|
ТСМ (1000М) W100=1.428
|
–200…+200 °С
|
0,1 °С
|
|
37
|
ТСП (Pt1000) W100=1.385
|
–200…+850 °С
|
0,1 °С
|
|
38
|
ТСП (1000П) W100=1.391
|
–250…+1100 °С
|
0,1 °С
|
|
39
|
ТСН (1000Н) W100=1.617
|
–60…+180 °С
|
0,1 °С
|
|
15
|
ТСМ (53М) W100=1.426 (гр. 23)
|
–50…+200 °С
|
0,1 °С
|
|
04
|
термопара ТХК (L)
|
–200…+800 °С
|
0,1 °С
|
|
20
|
термопара ТЖК (J)
|
–200…+1200 °С
|
0,1 °С
|
|
19
|
термопара ТНН (N)
|
–200…+1300 °С
|
0,1 °С
|
|
05
|
термопара ТХА (K)
|
–200…+1360 °С
|
0,1 °С
|
|
17
|
термопара ТПП (S)
|
–50…+1750 °C
|
0,1 °С
|
|
18
|
термопара ТПП (R)
|
–50…+1750 °C
|
0,1 °С
|
|
16
|
термопара ТПР (В)
|
+200…+1800 °C
|
0,1 °С
|
|
21
|
термопара ТВР (А-1)
|
0…+2500 °С
|
0,1 °С
|
|
22
|
термопара ТВР (А-2)
|
0…+1800 °C
|
0,1 °С
|
|
23
|
термопара ТВР (А-3)
|
0…+1800 °C
|
0,1 °С
|
|
24
|
термопара ТМК (Т)
|
–200…+400 °C
|
0,1 °С
|
|
12
|
ток 0…5 мА
|
0…100 %
|
0,1 %
|
|
11
|
ток 0…20 мA
|
0…100 %
|
0,1 %
|
|
10
|
ток 4…20 мА
|
0…100 %
|
0,1 %
|
|
06
|
напряжение –50…+50 мВ
|
0…100 %
|
0,1 %
|
|
13
|
напряжение 0…1 В
|
0…100 %
|
0,1 %
|
|
* При измерении температуры выше 999,9 °С и ниже минус 199,9 °С разрешающая способность прибора 1 °С
|
Характеристики выходных устройств
|
Обозначение
|
Тип выходного устройства (ВУ)
|
Электрические характеристики
|
|
Р
|
электромагнитное реле
|
8 А при 220 В 50...60 Гц, cos  > 0,4
|
|
К
|
транзисторная оптопара n–p–n типа
|
400 мА при 60 В пост. тока
|
|
С
|
симисторная оптопара
|
50 мА при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс)
|
|
С3
|
три симисторные оптопары для управления трехфазной нагрузкой
|
50 мА на каждую оптопару при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс)
|
|
И
|
цифроаналоговый преобразователь «параметр–ток 4…20 мА»
|
нагрузка 100…800 Ом,
напряжение питания 12...30 В пост. тока
|
|
У
|
цифроаналоговый преобразователь «параметр–напряжение 0…10 В»
|
нагрузка не менее 2 кОм,
напряжение питания 16...30 В пост. тока
|
|
Т
|
выход для управления твердотельным реле
|
выходное напряжение 4...6 В,
макс. выходной ток 25 мА
|

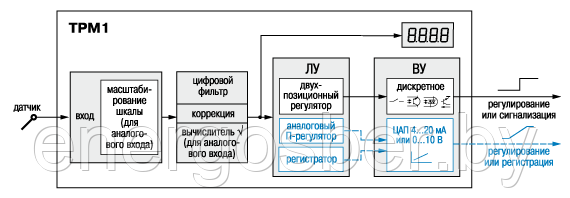

Функциональная схема прибора
Универсальный вход терморегулятора ОВЕН ТРМ1
Терморегулятор ТРМ1 имеет один универсальный вход для подключения измерительных датчиков:
- термопреобразователей сопротивления типа ТСМ или ТСП 50/100, Pt100;
- термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R), ТВР(А-1, 2, 3), ТПР(В), ТМК(Т);
- активных датчиков с унифицированным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения -50...+50 мВ, 0...1 В.
Все модификации прибора ОВЕН ТРМ1 имеют встроенный источник +24 В ± 10% для питания датчиков с унифицированным выходным сигналом или аналоговых выходных устройств.
Логическое устройство прибора ОВЕН ТРМ1
Логическое устройство прибора ОВЕН ТРМ1 может работать в одном из 3-х режимов:
- двухпозиционный регулятор (компаратор, устройство сравнения);
- аналоговый П-регулятор;
- регистратор.
Режим работы ЛУ определяется типом установленного в приборе выходного устройства (ВУ).
Для работы ЛУ в режиме компаратора требуется выходное устройство дискретного типа (реле, транзисторный ключ, оптосимистор, выход для управления внешним твердотельным реле).
Для работы в режиме П-регулятора и измерителя-регистратора требуется цифроаналоговый преобразователь с выходным сигналом 4...20 мА или 0...10 В.
Выходные устройства прибора ОВЕН ТРМ1
терморегулятор ТРМ1 может быть установлено одно из перечисленных ниже выходных устройств (ВУ):
- ВУ дискретного типа – электромагнитное реле 8 А, транзисторная или симисторная оптопара, выход для управления внешним твердотельным реле;
- цифроаналоговый преобразователь выходного сигнала ЛУ в ток 4...20 мА или напряжение 0...10 В с питанием от внешнего источника.
Кроме того, прибор ОВЕН ТРМ1 имеет возможность управления трехфазной нагрузкой. Для этого в прибор устанавливается ВУ, представляющее собой три симисторных оптопары, имеющие схему контроля перехода через ноль.
Тип выходного устройства, установленного в терморегуляторе, выбирается пользователем при заказе.
