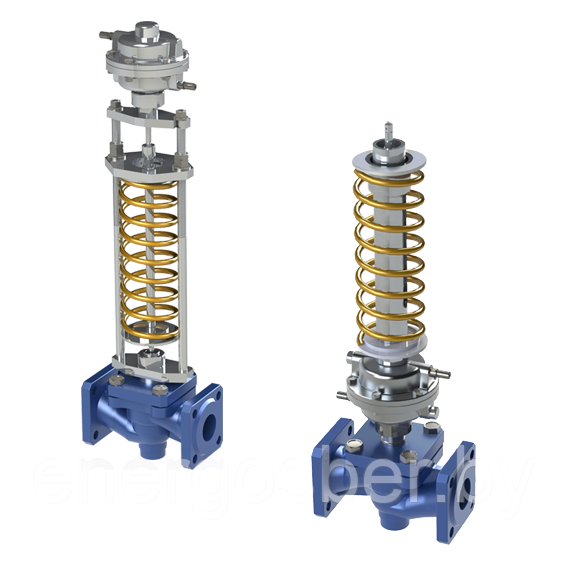

Регулятор перепада давления прямого действия

Регуляторы давления "до" и "после себя", регуляторы перепада давления предназначены для автоматического поддержания давления на участке гидравлической или пневматической системы. Регуляторы снижают и стабилизируют давление или перепад давления рабочей среды после источника высокого давления так, что на стороне выбранного участка гидравлической системы, несмотря на изменение расхода, давление или перепад давления рабочей среды остается постоянным.

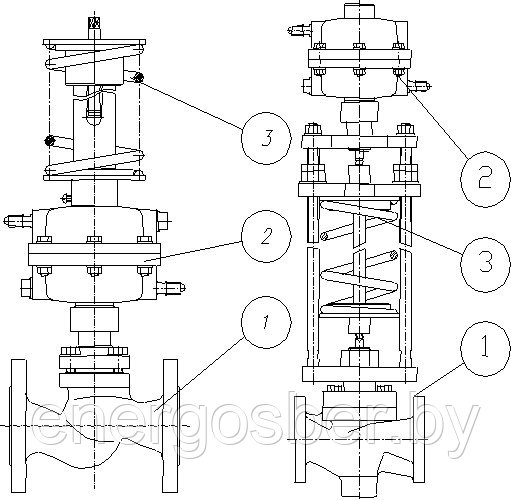

Конструктивно регуляторы состоят из трех основных частей:
1 – регулирующего органа, представляющего собой проточную часть гидравлически разгруженного проходного клапана. При перемещении затвора происходит изменение пропускной способности.
2 –  импульсного гидравлического исполнительного механизма, представляющего собой мембранную камеру с подводными штуцерами и трубками  для подвода воздействующего параметра среды. Мембрана исполнительного механизма непосредственно связана со штоком затвора регулирующего органа и перемещает его, изменяя проходное сечение и соответственно пропускную способность.
3 – задатчика, представляющего собой упругий настраиваемый элемент (пружину). Пружина противодействует усилию развиваемому мембраной исполнительного механизма и соответственно перемещению затвора регулирующего органа.
Присоединение к трубопроводу –  фланцевое. Присоединение фланцев по ГОСТ12820 с размерами уплотнительных поверхностей и присоединительными размерами по ГОСТ12815

В режиме работы регулирования перепада давления или давления «после себя» клапан регулятора нормально открыт при отсутствии давления рабочей среды в системе на высокой стороне до клапана. Импульс высокого давления регулируемого перепада подается по импульсной трубке в мембранную камеру со стороны задатчика (штуцер «+ »). Импульс низкого давления подается по импульсной трубке в мембранную камеру со стороны клапана(штуцер «- »).

При регулирования давления «до себя» клапан регулятора нормально закрыт при отсутствии давления рабочей среды в системе на высокой стороне до клапана. При повышении давления до регулятора клапан открывается. Импульс высокого давления подается по импульсной трубке в мембранную камеру со стороны клапана (штуцер «+ »). Мембранную камеру с внешней стороны (штуцер «- ») сообщают с атмосферой. Изменение давления выше заданной величины, установленной при помощи пружины задатчика приводит к сдвигу штока и открытию клапана до момента, когда заданная величина регулируемого давления достигнет величины, установленной задатчиком.

Применяется в системах теплоснабжения и охлаждения, горячего и холодного водоснабжения с температурой рабочей среды до 150ºС в системах сжатого воздуха с температурой рабочей среды до 80ºС и номинальным давлением до 1, 6МПа.

Таблица соответствия условного диаметра и пропускной способности регуляторов.

Климатическое исполнение: УХЛ 4 по ГОСТ 15150 с температурой окружающей среды от +40 до -50ºС с относительной влажностью 80% при среднегодовой температуре +6ºС.

Регуляторы давления «после себя» РД-А и регуляторы перепада давления (РП) являются нормально открытыми исполнительными органами, а регуляторы давления «до себя» РД-В – нормально закрытыми.

Регуляторы с температурой регулируемой среды до 90ºС могут быть установлены в любом положении, при температуре регулируемой среды выше 90°С регулятор следует устанавливать только на горизонтальном участке трубопровода регулирующим блоком (мембрана с пружинами) вниз.
Перед регулятором рекомендуется устанавливать фильтр. Импульсные трубки рекомендуется подключать горизонтально сбоку через шаровой кран или вентиль.

Регуляторы давления и перепада давления прямого действия используются в следующих типах систем:
- системах автоматического регулирования тепловых процессов в контурах отопления, вентиляции и горячего водоснабжения, индивидуальных тепловых пунктах и других объектах теплоснабжения, где применяются энергосберегающие технологии:
- системах снабжения паром;
- системах управления технологическими процессами, использующих в качестве рабочих сред воду, водяной пар, воздух, не агрессивные и нетоксичные газы.

Регуляторы давления и перепада давления прямого действия являются регулирующими устройствами, использующими для перемещения регулирующего органа энергию протекающей среды.
Принцип действия регуляторов основан на уравновешивании силы упругой деформации пружины настройки и силы, создаваемой разностью давлений в мембранных камерах привода.

Регуляторы перепада давления предназначены для автоматического поддержания заданного перепада давления рабочей среды в трубопроводах на каком-либо гидравлическом или пневматическом сопротивлении путем изменения расхода, в том числе между подающим и обратным трубопроводами теплоносителя в системах теплоснабжения.
При отсутствии давления в трубопроводе регулятор нормально открыт.
Регуляторы перепада давления могут быть использованы в качестве регуляторов давления “после себя”.
