Описание

Регуляторы давления и перепада давления прямого действия используются в следующих типах систем:
- системах автоматического регулирования тепловых процессов в контурах отопления, вентиляции и горячего водоснабжения, индивидуальных тепловых пунктах и других объектах теплоснабжения, где применяются энергосберегающие технологии:
- системах снабжения паром;
- системах управления технологическими процессами, использующих в качестве рабочих сред воду, водяной пар, воздух, не агрессивные и нетоксичные газы.
Регуляторы давления и перепада давления прямого действия являются регулирующими устройствами, использующими для перемещения регулирующего органа энергию протекающей среды.
Принцип действия регуляторов основан на уравновешивании силы упругой деформации пружины настройки и силы, создаваемой разностью давлений в мембранных камерах привода.

Регуляторы перепада давления РПДЛ предназначены для автоматического поддержания заданного перепада давления рабочей среды в трубопроводах на каком-либо гидравлическом или пневматическом сопротивлении путем изменения расхода, в том числе между подающим и обратным трубопроводами теплоносителя в системах теплоснабжения.
При отсутствии давления в трубопроводе регулятор нормально открыт.
Регуляторы перепада давления могут быть использованы в качестве регуляторов давления “после себя”.
Регуляторы давления «после себя» РДПЛ предназначены для автоматического под-держания заданного давления рабочей среды в трубопроводах перед объектом (после себя) путем изменения расхода, в том числе для поддержания давления теплоносителя в системах теплоснабжения.
При отсутствии давления в трубопроводе регулятор нормально открыт.
Регуляторы давления “после себя” могут быть использованы в качестве регуляторов перепада давления.
Регуляторы давления «до себя» РДДЛ предназначены для автоматического поддержания заданного давления рабочей среды в трубопроводах после объекта (до себя) путем изменения расхода, в том числе для поддержания давления теплоносителя в обратном трубопроводе в системах теплоснабжения.
При отсутствии давления в трубопроводе регулятор нормально закрыт.
Регуляторы перепада давления могут быть использованы в качестве регуляторов давления “после себя”.

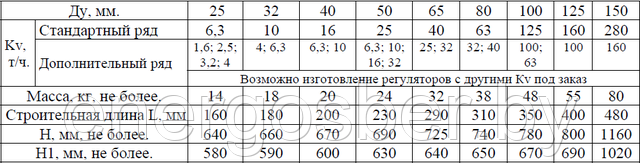

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

регуляторов давления «после себя» РДПЛ,
регуляторов давления «до себя» РДДЛ
стандартного исполнения



  • Рабочая среда: вода.
  • Температура рабочей среды: +5…+150°С.
  • Условное давление: 1,6 МПа.
  • Диапазоны настройки: 0,04…0,16 МПа; 0,1…0,4 МПа; 0,3…0,7 МПа.
  • Зона пропорциональности по ГОСТ 11881-76: не более 10 % от верхнего предела настройки.
  • Зона нечувствительности по ГОСТ 11881-76: не более 2,5 % от верхнего предела настройки.
  • Постоянная времени по ГОСТ 11881-76: не более 16 с.
  • Относительная протечка по ГОСТ 11881-76: не более 0,6% от Kv.
  • Подсоединение к трубопроводу: фланцевое с размерами уплотнительных поверхностей и присоединительными размерами по ГОСТ 12815-80.
  • Окружающая среда: воздух с температурой от +5 до +50°С и влажностью от 30 до 80%.

МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ:
Корпус – чугун.
Крышка – чугун или углеродистая сталь.
Мембранная коробка, седло, поршень, шток – нержавеющая сталь.
Пружина – сталь 60С2А.
Мембрана – EPDM.
Уплотнения штока, уплотнение разгрузочной камеры – EPDM; PTFE.
Уплотнение крышки – EPDM.
Направляющие – PTFE.
Остальные детали – сталь 20, сталь 45.

Возможно изготовление под заказ регуляторов специального исполнения РПДЛс, РДПЛс, РДДЛс с особенностями конструкции или с другими техническими характеристиками:

  • Рабочая среда: вода, водяной пар, воздух, неагрессивные и нетоксичные газы.
  • Температура рабочей среды: +5…+200°С.
  • Диапазон настройки по согласованию с заказчиком в пределах: 0,001…1,2 МПа.
  • Зона пропорциональности по ГОСТ 11881-76: под заказ.

МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ РЕГУЛЯТОРОВ СПЕЦИАЛЬНОГО ИСПОЛНЕНИЯ:
Корпус – чугун; сталь 25Л; сталь 12Х18Н9ТЛ.
Крышка – чугун; углеродистая сталь; сталь 20Х13; сталь 12Х18Н9Т.
Мембрана – EPDM; NBR.
Уплотнения штока, уплотнение разгрузочной камеры – EPDM; PTFE; БК, FKM.
Уплотнение крышки – EPDM; БК, FKM.

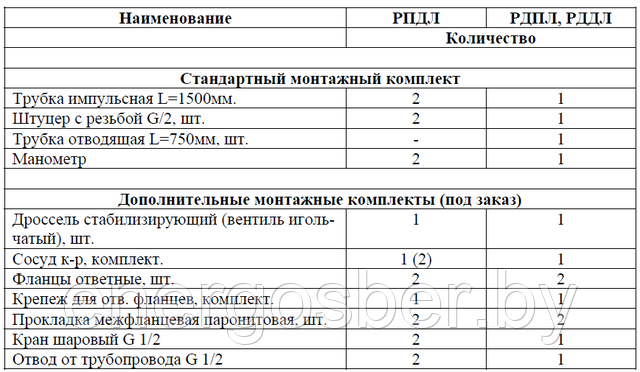

Комплект поставки

При температуре рабочей среды выше 150°С или при использовании пара в качестве рабочей среды для предотвращения повреждения мембраны на импульсную линию от трубопровода с температурой выше 150°С или паром устанавливать конденсационно-разделительный сосуд (далее к-р. сосуд).
В случае, если у регулятора есть тенденция к колебаниям (например: при малом расходе рабочей среды; при большом перепаде давления до и после регулятора; при наличии внешнего источника колебаний; при использовании регулятора с Кv, не совпадающим с расчетным и т.д.), на импульсной линии (между регулятором и объектом) следует установить стабилизирующий дроссель (игольчатый вентиль). Для предотвращения возможности возникновения колебаний желательно каждый регулятор комплектовать дросселем стабилизирующим. По требованию заказчика регулятор может комплектоваться дросселем из углеродистой стали или из нержавеющей стали.
Пример условного обозначения регулятора перепада давления стандартного исполнения РПДЛ с диаметром условного прохода Dy 50мм, условным давлением Pу=1,6 МПа, с условной пропускной способностью Kv=25т/ч, диапазоном настройки (0,1-0,4) МПа, с чугунным корпусом, температурой рабочей среды от +5 до +150°С, для рабочей среды - вода при его заказе:
Регулятор перепада давления РПДЛ 50 – 1,6 – 25 – (0,1 – 0,4) – (чугун) – (+5 + 150) – (вода)
Для регулятора с чугунным корпусом, температурой рабочей среды от плюс 5 до плюс 150°С, для рабочей среды – вода допускается использовать сокращенную форму условного обозначения регулятора без указания данных параметров:
Регулятор перепада давления РПДЛ 50 – 1,6 – 25 – (0,1 – 0,4)
По умолчанию регулятор комплектуется стандартным монтажным комплектом. Элементы дополнительного монтажного комплекта заказываются отдельно.
Дроссель стабилизирующий может быть заказан из углеродистой стали или из нержавеющей стали.
При заказе регулятора специального исполнения или в случае затруднений при подборе стандартного регулятора необходимо заполнить опросный лист.

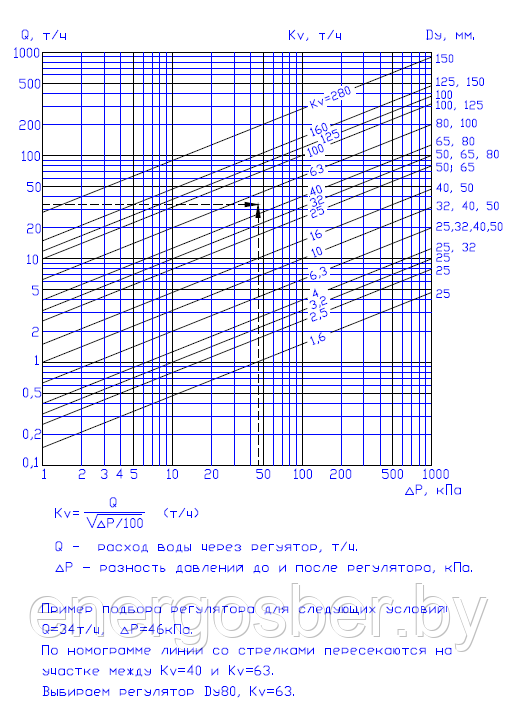

Диаграмма подбора регулятора







Информация для заказа
