Манометр технический ТМ

Манометр технический ТМ используется для измерения избыточного, вакууметрического давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Корпус манометров в стандартном исполнении выполнен из стали, механизм — из латунного сплава. Принцип действия манометров основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается и с помощью специального механизма вращает стрелку манометра.

Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляция, машиностроение.

Диаметр корпуса

40, 50, 63, 100, 150 мм

Класс точности

Ø100, 150	1,5
Ø63	1,5; 2,5
Ø40, 50	2,5



Диапазон показаний давлений

(также указаны диапазоны для вакуумметров ТВ и мановакуумметров ТМВ)



ТМ	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40* / 60** / 100*** МПа
ТВ*	−0,1…0 МПа
ТМВ*	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа

* — кроме Ø50
** — кроме Ø40, 50
*** — кроме Ø40, 50, 63

• Рабочие диапазоны

  Постоянная нагрузка: ¾ шкалы
  Переменная нагрузка: ⅔ шкалы
  Кратковременная нагрузка: 110% шкалы

• Рабочая температура

  Окружающая среда: −60…+60 °C
  Измеряемая среда: до +150 °C

• Корпус

  IP40, сталь, цвет черный

• Кольцо

  Сталь, цвет черный

• Чувствительный элемент

  Медный сплав (100 МПа — сталь, нержавеющая сталь)

• Трибко-секторный механизм

  Медный сплав (100 МПа — сталь, нержавеющая сталь)

• Циферблат

  Алюминий, шкала черная на белом фоне

• Стекло

  Минеральное

• Штуцер

  Медный сплав (Ø150 на 100 МПа — сталь)

• Присоединение

  Радиальное или осевое (Ø150; 100 МПа — только радиальное)

• Резьба присоединения

  Ø100, 150	G½, M20×1,5
  Ø50, 63	G¼, M12×1,5
  Ø40	G⅛, M10×1, NPT⅛

• Марка стали

  Корпус, кольцо — сталь 10

• Межповерочный интервал  = 2 года

Тип	Диаметр корпуса	Класс точности	Пределы измерений (кгс/см², *0,1МПа)	Подключение
				Резьба	Штуцер
ТМ-110	40	2,5	0…1 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 / 160 / 250 / 400	М10×1 или G⅛	радиальный или осевой
ТМ-210	50	2,5	0…1 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60	М12×1,5 или G¼	радиальный или осевой
			0…100 / 160 / 250
ТМ-310	63	2,5	0…1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60	М12×1,5 или G¼	радиальный или осевой
			0…100 / 160 / 250 / 400 / 600
		1,5	0…1 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60
			0…100 / 160 / 250 / 400 / 600
ТМ-510	100	1,5	0…1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60	М20×1,5 или G½	радиальный
					осевой
			0…100 / 160 / 250 / 400 / 600		радиальный
					осевой
			0…1000		радиальный
ТМ-610	150	1,5	0…1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60	М20×1,5 или G½	радиальный
			0…100 / 160 / 250 / 400 / 600
			0…1000



Стандартное исполнение Ø40, 50, 63, 100, 150 мм (радиальное присоединение)

Стандартное исполнение Ø40, 50, 63, 100, 150 мм (осевое присоединение)

Основные размеры (мм), вес (кг):

Ø	D1	D2	b	b1	e	h	f	S	S1	G	Вес
40	42	41	25	41	9	38	8	12	—	G⅛ или M10×1	0,06
50	53	51	29	48	11	49	10	14	—	G¼ или M12×1,5	0,10
63	64	62	32	49	17	51	12	14	—		0,13
100	101	98	47	70	21	82	17	17	22	G½ или M20×1,5	0,32
150	151	148	47	79	23	104	18	17	—		0,68



Исполнение с задним фланцем и радиальным присоединением Ø100, 150 мм
Пример обозначения: ТМ−5 1 0 РКТ.00 (0−1 МПа) M20×1,5. 1,5

Исполнение с задним фланцем и осевым присоединением Ø100 мм
Пример обозначения: ТМ−5 1 0 ТКТ.00 (0−1 МПа) M20×1,5. 1,5

Исполнение с передним фланцем и осевым присоединением Ø100 мм
Пример обозначения: ТМ−5 1 0 ТКП.00 (0−1 МПа) M20×1,5. 1,5

ØA	Номер исполнения	B	C	Ød
100	1, 2, 3	50	80±0,2	5,5
150	1	50	128±0,4	7

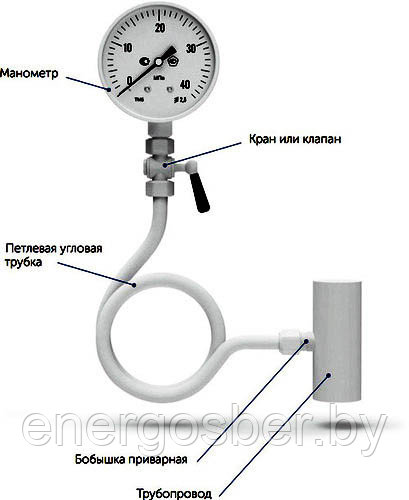

Примеры монтажа манометров ТМ





ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ МАНОМЕТРОВ ТМ, ВАКУУММЕТРОВ ТВ, МАНОВАКУУММЕТРОВ ТМВ



Тип	манометр	ТМ
	вакуумметр	ТВ
	мановакуумметр	ТМВ
Диаметр корпуса	40 мм	1
	50 мм	2
	63 мм	3
	100 мм	5
	150 мм	6
Материал корпуса	сталь	1
Материал штуцера и измерительного элемента	медный сплав	0
Присоединение (расположение штуцера)	радиальное	Р
	осевое	Т
	радиальное с задним фланцем	РКТ
	осевое с задним фланцем	ТКТ
	осевое с передним фланцем	ТКП
Гидрозаполнение	нет	0
Электроконтактная приставка	нет	0
Диапазон показаний	ТМ	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа
	ТВ	−0,1…0 МПа
	ТМВ	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа
Резьба присоединения	100, 150 мм	G½; М20×1,5
	50, 63 мм	G¼; М12×1,5
	40 мм	G⅛; М10×1; NPT⅛
Класс точности		1,5
		2,5

Пример обозначения: ТМ − 3 1 0 Т.00 (0−1 МПа) G¼. 2,5
