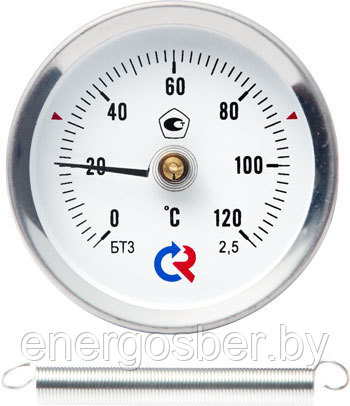

Термометр биметаллический накладной БТ-211

Термометр биметаллический накладной (термометр с пружиной) предназначен для измерения температуры поверхности трубы. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра (биметаллическая пружина навита вокруг оси контактного элемента, а стрелка закреплена непосредственно на биметалле).

Корпус прибора изготовлен из коррозионностойкой стали.

Область применения: системы кондиционирования, теплоснабжение, водоснабжение.

• Диаметр корпуса

  63 мм

• Класс точности

  2,5

• Диапазоны показаний температур

  0…+60 °C	0…+100 °C
  0…+120 °C	0…+150 °C

• Рабочая температура

  Окружающая среда: 0…+60 °С

• Степень защиты

  IP43

• Корпус

  Коррозионностойкая сталь

• Кольцо

  Коррозионностойкая сталь, запрессованное

• Чувствительный элемент

  Биметаллическая спираль

• Циферблат

  Алюминий, шкала черная на белом фоне

• Стекло

  Минеральное

• Присоединение

  Стальная спиральная пружина для крепления на трубе диаметром от 20 до 50 мм

• Межповерочный интервал

  3 года — при диапазоне измерений +20…+100 °С, +20…+140 °С
  2 года — для всех остальных диапазонов

• Техническая документация

  ТУ 4211-001-4719015564-2008

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

Пример обозначения: БТ − 3 0. 0 1 0 (0–150 °C). 2,5
