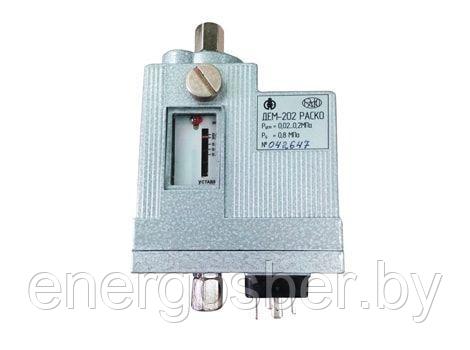

Датчик-реле разности давления ДЕМ-202 РАСКО

Датчики-реле давления предназначены для контроля и регулирования давления в системах сигнализации, защиты и управления дизелей, систем тепловозов, холодильных установках и других системах, изготавливаемых для нужд народного хозяйства и релейного регулирования давления и разности давлений рабочей среды путем размыкания или замыкания электрических контактов.

ДЕМ-102 РАСКО также как и ДЕМ-202 РАСКО предназначены для контроля и двухпозиционного регулирования давления (разности давлений) жидких и газообразных сред.
Применяются в котельных, тепловых пунктах, системах отопления, вентиляции и кондиционирования, для автоматизации насосных, компрессорных и холодильных установок, а также регулирования технологических процессов в различных отраслях промышленности.
Рабочая среда: вода, воздух, масла, хладоны и другие жидкости и газы, неагрессивные по отношению к сталям и медным сплавам.
Отличаются высокой устойчивостью к внешним воздействующим факторам (ударам, вибрации, качке, попаданию внутрь пыли и воды, воздействию соляного (морского) тумана, плесени и т.п.), а также высокой коммутационной стойкостью электрических контактов.

Основные технические характеристики

Условное обозначение прибора	Пределы уставки, МПа	Зона возврата, МПа	Максимальное давление, МПа
ДЕМ-102РАСКО-01-2 ДЕМ-102РАСКО-01-1	–0,065…0,6	0,06—0,4	2,2
ДЕМ-102РАСКО-02-2 ДЕМ-102РАСКО-02-1	0,1…1	0,1…0,3	2,5
ДЕМ-102РАСКО-03-2 ДЕМ-102РАСКО-03-1	0,5…2	0,2—0,5	4
ДЕМ-102РАСКО-05-2 ДЕМ-102РАСКО-05-1	0,5—3	0,3…1	4
ДЕМ-202РАСКО-01-2 ДЕМ-202РАСКО-01-1	0,055…0,5	0,05	2,2
ДЕМ-202РАСКО-02-2 ДЕМ-202РАСКО-02-1	0,02...0,2	0,03	2,2



Зона возврата в приборах ДЕМ-102 РАСКО направлена в сторону понижения давления относительно уставки. При повышении давления и достижении значения, соответствующего уставке, контакты 1−5 должны размыкаться, а контакты 1−3 — замыкаться; при понижении давления на величину зоны возврата контакты 1−5 должны замыкаться, а 1−3 — размыкаться.
Зона возврата в приборах ДЕМ-202 РАСКО направлена в сторону повышения давления относительно уставки. При понижении давления и достижении значения, соответствующего уставке, контакты 1−5 должны замыкаться, а контакты 1−3 — размыкаться; при повышении давления на величину зоны возврата контакты 1−5 должны размыкаться, а контакты 1−3 замыкаться.
Приборы, условное обозначение которых заканчивается цифрой 1, должны иметь сальниковый ввод кабеля; приборы, условное обозначение которых заканчивается цифрой 2, должны иметь электрический соединитель по DIN43650 C.



Температура рабочей и окружающей среды: от –40 до +85 °С Степень защиты корпуса приборов с соединителем IP64, с сальниковым вводом кабеля IP67

Масса приборов: ДЕМ-102 РАСКО — 0,7 кг ДЕМ-202 РАСКО — 0,8 кг Присоединение штуцерное коническое под развальцовку трубопровода по ГОСТ 28941.12-91



Коммутационная способность контактов:

• - напряжение переменного тока 127…380 В частотой 50 (60) Гц, при сos(φ)>0,6 коммутируемый ток не более 6 А;
• - напряжение постоянного тока 24…220 В, при минимальном токе 0,05 А коммутируемая мощность 60 Вт;

Комплектность поставки: прибор, паспорт, присоединительные гайки с ниппелем, по отдельному заказу ком-плектуется импульсными трубками наружным диаметром Ø=6мм, монтажными комплектами КМ1 или КМ2.



Габаритные и присоединительные размеры ДЕМ-102 РАСКО и ДЕМ-202 РАСКО



Датчик-реле разности давлений ДЕМ-202 РАСКО с соединителем по DIN43650 C.



Датчик-реле давления ДЕМ-102 РАСКО с соединителем по DIN43650 C.



Схема электрических соединений





При заказе прибора указываются: наименование, условное обозначение прибора, обозначение технических условий.

Пример заказа прибора ДЕМ-102 РАСКО-01-1 с сальниковым вводом: «Датчик-реле давления ДЕМ-102 РАСКО-01-1 ТУ 4218-140-00227471-2010».

Пример заказа прибора ДЕМ-202 РАСКО-01-2 с соединителем по DIN 4350 C: «Датчик-реле разности давлений ДЕМ-202 РАСКО-01-2 ТУ 4218-140-00227471-2010»
