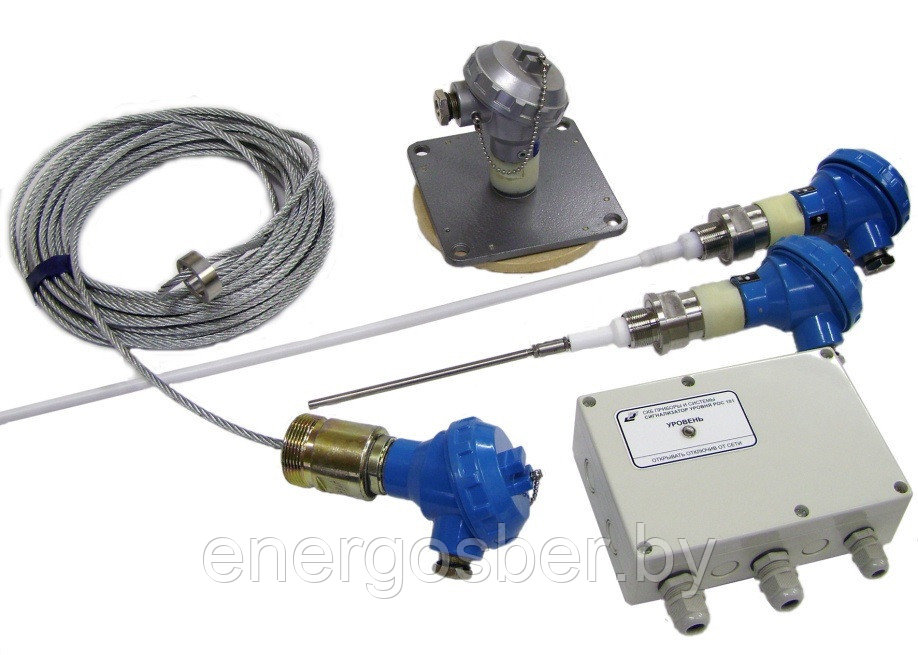

Сигнализатор уровня РОС-102,102И
- В наличии
- Оптом и в розницу
- Код: ros-102i
Цену уточняйте
- +375 (29) 653-84-70A1
- +375 (29) 752-84-70МТС
- +375 (17) 390-70-90факс
Описание
Сигнализаторы уровня СУС-РМ, РОС-101, РОС-102, далее сигнализаторы, предназначены для контроля (сигнализации) предельных положений уровня жидких и твердых (сыпучих) сред в одной или в двух точках, а также контроля раздела сред вода - светлые нефтепродукты, сжиженные углеводородные газы - вода и других жидкостей с резко отличающимися диэлектрическими проницаемостями в различных резервуарах, а сигнализаторы РОС-101-А, РОС-102-А - для контроля и управления технологическими процессами на объектах атомной энергетики (ОАЭ).
Сигнализаторы обеспечивают световую индикацию достижения заданных уровней.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Температура окружающего воздуха, °С:
- для преобразователей первичных -50...+60
- для преобразователей передающих -30...+50
Относительная влажность воздуха при температуре 35 °С, %95+3 (без конденсации влаги).
Атмосферное давление, кПа (мм рт.ст.) 84-106,7 (630-800).
По стойкости к механическим воздействиям сигнализаторы относятся к виброустойчивому и вибропрочному исполнению группы N3 по ГОСТ Р 52931.
Степень защиты от пыли и воды, обеспечиваемая корпусами преобразователей первичного и передающего, - IP54 по ГОСТ 14254.
Преобразователи первичные сигнализаторов имеют маркировку взрывозащиты «0ExiaIICT6 в комплекте СУС-РМ-И», (или РОС-101-И, или РОС-102-И), соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и могут устанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 ПУЭ и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Преобразователи передающие сигнализаторов имеют маркировку взрывозащиты «[Exia]IIC в комплекте СУС-РМ-И», (или РОС-101-И, или РОС-102-И), искробезопасные выходные цепи уровня «ia» по ГОСТ Р 51330.10 и предназначены для установки вне взрывоопасных зон.
Сигнализаторы РОС-101-А, РОС-102-А относятся к элементам нормальной эксплуатации (УСНЭ) и управляющих систем безопасности (УСБ), классам безопасности: 3Н, 3НУ, 4Н - по ПНАЭ Г-01-011-97; категория сейсмостойкости IIб по НП-031-01.
По способу защиты человека от поражения электрическим током сигнализаторы относятся к классу 01 по ГОСТ 12.2.007.0.
Климатическое исполнение УХЛ по ГОСТ 15150 категория размещения 2.
Условное обозначение сигнализаторов, конструктивное исполнение чувствительного элемента преобразователей первичных, длина погружаемой части преобразователя первичного и параметры контролируемой среды указаны в таблице 1.
- Напряжение питания, В 220 +22/-33
- Частота, Гц 50±1
- Потребляемая от сети мощность, В А:
- одноканальным сигнализатором 5
- двухканальным сигнализатором 8 - Электрическая нагрузка на контакты реле:
- до 5 А переменного тока 50 Гц при 220 В;
- до 5 А постоянного тока до 24 В; - Длина линии связи между преобразователями первичным и передающим, м до 1000
- Масса, кг:
- преобразователя первичного в зависимости от исполнения от 0,7 до 9,0
- преобразователя передающего 1,0
Условное обозначение сигнализатора |
Конструктивное |
Длина погружаемой части чувствительного элемента L, м |
Параметры контролируемой среды |
|||||
Физическое состояние, электрические свойства |
Температура, °С |
Рабочее избыточное давление, Рраб, МПа |
0тносительная диэлектрическая проницаемость |
Динамическая вязкость, Паю, не более |
Размеры гранулы (куска) мм, не более |
|||
СУС-РМ-011 Р0С-101-011 Р0С-102-111 |
Стержневой неизолированный |
0,1; 0,25; 0,6; 1,0; 1,6; 2,0 |
Жидкая, сыпучая, неэлектропроводная |
-100...+250 |
2,5 |
2...10 |
1,0 (для жидких сред) |
5 |
СУС-РМ-011И Р0С-101-011И Р0С-102-111И |
Жидкая, сыпучая, неэлектропроводная |
-40... +100 |
||||||
СУС-РМ-013 Р0С-101-013 Р0С-102-113 |
Пластинчатый |
0,25; 0,6; 1,0; 1,6; 2,0 |
Жидкая, сыпучая, неэлектропроводная |
-100... +250 |
2,5 |
1,6...10 |
1,0 (для жидких сред) |
- |
СУС-РМ-013И Р0С-101-013И Р0С-102-113И |
-40... +100 |
|||||||
СУС-РМ-015И Р0С-101-015И Р0С-102-115И |
Стержневой неизолированный |
0,42 |
Зерно, продукты его размола |
-20... +100 |
- |
2...10 |
- |
- |
СУС-РМ-021 Р0С-101-021 Р0С-102-121 |
Стержневой изолированный |
0,1; 0,25; 0,6; 1,0; 1,6; 2,0 |
Жидкая, сыпучая, электропроводная |
-100... +250 |
2,5 |
- |
1,0 (для жидких сред) |
5 |
СУС-РМ-021И Р0С-101-021И Р0С-102-121И |
-40... +100 |
|||||||
СУС-РМ-061И Р0С-101-061И Р0С-102-161И |
Цилиндрический неизолированный |
0,1; 0,25; 0,6; 1,0 |
Жидкая, неэлектропроводная в т. ч. сжиженные газы |
-100... +100 |
0,6... 6,4 |
1,4...4,0 |
1,0 (для жидких сред) |
- |
СУС-РМ-062И Р0С-101-062И Р0С-102-162И |
Цилиндрический изолированный |
0,1; 0,25 |
Разделы сред: светлые нефтепродукты- вода |
0...+80 |
0,6 |
- |
1,0 |
- |
СУС-РМ-071 Р0С-101-071 Р0С-102-171 |
Плоский |
- |
Кусковая порошкообразная, сыпучая, электропроводная, не электропроводная |
-30... +100 |
- |
2,0...4,0 |
- |
0,5 |
СУС-РМ-081И Р0С-101-081И Р0С-102-181И |
Цилиндрический (трубчатый) неизолированный |
0,1; 0,25; 0,6; 0,8 |
Жидкая, неэлектропроводная в т. ч. сжиженные газы |
-80... +100 |
2,5 |
1,6...10 |
1,0...3,0 |
- |
СУС-РМ-091 Р0С-101-091 Р0С-102-191 |
Тросовый неизолированный |
1,0; 1,6; от 2 до 22м с интервалом 0,5 м |
Жидкая, сыпучая, неэлектропроводная |
-40... +100 |
- |
1,6...10 |
1,0 (для жидких сред) |
5 |
СУС-РМ-093 Р0С-101-093 Р0С-102-193 |
Тросовый изолированный |
1,0; 1,6; 2,0 |
Жидкая, сыпучая, электропроводная |
-40... +100 |
- |
- |
То |
Сигнализаторы состоят из одного или двух (в зависимости от заказа) преобразователей первичных емкостного типа (ПП) и передающего преобразователя на одну или две точки контроля ППР-1, ППР-2, при этом двухточечные сигнализаторы могут включать в комплект преобразователи первичные на среды с различными электрическими свойствами, например:СУС-РМ - 011/021.
Преобразователь первичный состоит из чувствительного элемента, корпуса с крышкой, электронного модуля, прокладки.
Преобразователь передающий состоит из корпуса, крышки, платы, на которой собран электронный модуль вторичного преобразователя передающего, модуля преобразования тока в напряжение или модуля гальванической развязки МГР (для СУС-РМ-И) и имеет наружный винт заземления.
Длина погружаемой части стержневого неизолированного чувствительного элемента более 0,25 м может обеспечиваться потребителем путем установки стержня, наращиваемого на требуемую длину
Детали преобразователей первичных сигнализаторов контроля зерна и продуктов его размола, соприкасающиеся с контролируемой средой, изготовляются из материалов, не выделяющих вредных продуктов в концентрациях, опасных для организма человека.
Принцип действия сигнализатора основан на высокочастотном преобразовании изменения электрической емкости чувствительного элемента, вызванного изменением уровня контролируемой среды, в электрический релейный сигнал.
Рис. 1. Габаритные установочные размеры преобразователя передающего (ППР)
1 - корпус
2 - элемент крепления
3 - модуль электронный

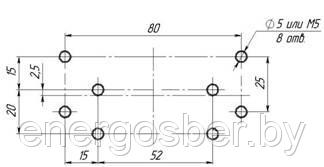

Разметка для крепления на щите
Примечание – Выполняются любые две пары отверстий с межцентровым расстоянием 52 или 80 мм

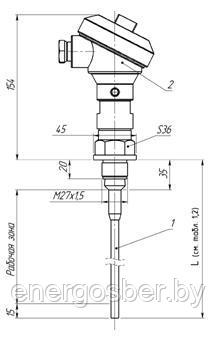

Рис. 2. Габаритные и установочные размеры первичных преобразователей
ПП-011; ПП-011И; ПП-111; ПП-111И
1- чувствительный элемент
2 - корпус
3 - гайка М6-6Н
ПП-021; ПП-021И; ПП-121; ПП-121И
1 - чувствительный элемент
2 - корпус
преобразователь первичный (1 или 2 согласно заказу);
преобразователь передающий ППР1 или ППР2 (согласно заказу);
руководство по эксплуатации 1 экз. (допускается 1 экз. на 10 сигнализаторов при заказе в один адрес);
паспорт
Информация для заказа
- Цена: Цену уточняйте
