РДС-НО, РДС-НЗ, РПДС  Регулятор давления и регулятор перепада давления
РДС-НО, РДС-НЗ, РПДС Регулятор давления и регулятор перепада давленияПод заказ
Цену уточняйте
+375-17-295-69-54
продажи по РБ (017) 2-956-954
  • +375-29-653-8470
    velcom
  • +375-29-752-8470
    МТС
  • +375-17-295-06-99
    факс

Описание

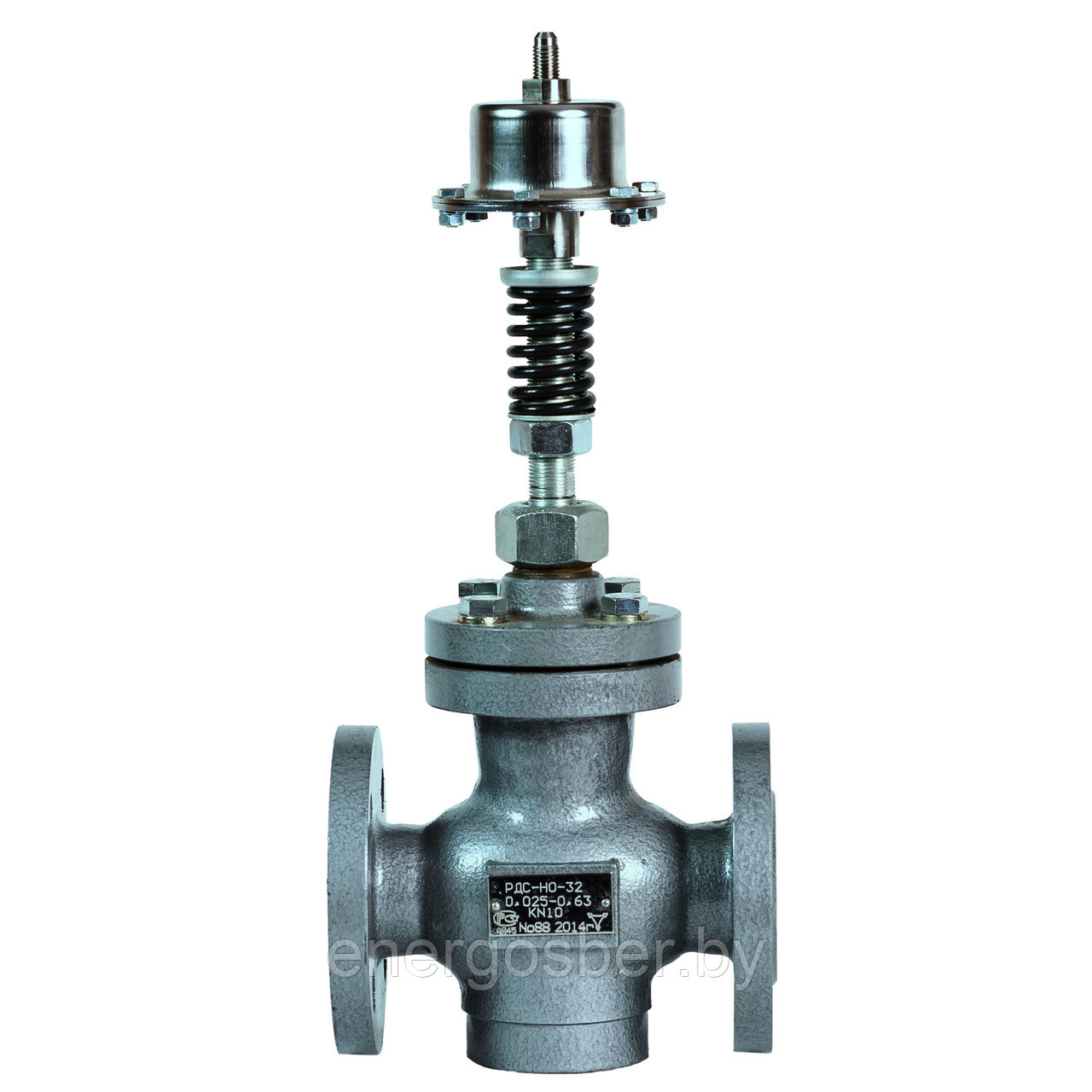

Регуляторы давления РДС-НО(НЗ) и регуляторы перепада давления РПДС, работающие без постороннего источника энергии, предназначены для автоматического поддержания заданного давления или перепада давления жидких сред, неагрессивных к материалам регулятора в условиях эксплуатации, установленных ГОСТ 12997 для группы В4. Корпусные детали регулятора изготавливаются из: чугуна СЧ 20, стали 20Л, нержавеющей стали 12Х18Н10Т, высокопрочного чугуна ВЧ40. Корпусные детали из ВЧ40 рассчитаны на давление PN25. Выпускаются по СНИЦ.423117.034ТУ. Присоединительные размеры фланцев по ГОСТ 33259-2015. Регулирующий орган регулятора имеет встроенный «пилот», что позволило обеспечить взаимозаменяемость измерительных узлов для всех Ду. Варианты исполнения регуляторов давления: РДС-НО – регулирование давления «после себя»,РДС-НЗ – регулирование давления «до себя». Принцип действия основан на уравновешивании силы упругой деформации пружины настройки усилием, создаваемым регулируемой средой на сильфонном узле. Регуляторы используются в промышленных установках, тепловых пунктах, системах водоснабжения и других объектах в соответствии с их технической характеристикой.

Перед регулятором рекомендуется устанавливать фильтр сетчатый.
По заказу прибор может комплектоваться фильтром соответствующего диаметра, ответными стальными приварными фланцами.

Диаметры условного прохода DN, мм 32 40 50 65 80 100 125 150
Диапазоны настройки регулируемого давления, МПа 0,025-0,63; 0,4-1,0
Условная пропускная способность, КN, м³/ч 10 16 25 40 63 100 160 250
Условное давление PN, МПа 1,6 1
Зона пропорциональности,  не более 10% от верхнего предела настройки
Зона нечувствительности,  не более 1,6 % от верхнего предела настройки
Относительный нерегулируемый расход по пару для исполнения РДС-НО и РПДС в % от КN, не более 10
Относительный нерегулируемый расход для жидких сред и исполнения РДС-НЗ для пара, в % от КN, не более 0,5
Температура регулируемой среды, °C от 0 до + 225
Масса регуляторов, кг, не более 11 14 20 26 37 52 75 92
Длина импульсной трубки, м 1,6
Минимальный перепад давления на клапане  МПа 0,1

Пример записи при заказе регулятора давления с сильфонным нормально закрытым регулирующим органом, диаметром условного прохода 40мм, пределами настройки (0,025-0,63)МПа: «Регулятор давления РДС-НЗ-40(0,025-0,63) СНИЦ.423117.034ТУ». Для регуляторов с корпусными деталями из стали 20Л или 12Х18Н10Т необходимо указывать литеры «ст» или «нж» соответственно. Пример записи при заказе регулятора давления с нормально открытым регулирующим органом, диаметром условного прохода 80мм, пределами настройки (0,4-1,0)МПа, корпусом из стали 20Л: «Регулятор давления РДС-НО-80(0,4-1,0) ст СНИЦ.423117.034ТУ»

КОНСТРУКЦИЯ И ГАБАРИТНО – МОНТАЖНЫЕ РАЗМЕРЫ РЕГУЛЯТОРОВ ДАВЛЕНИЯ РДС-НО(НЗ) И РЕГУЛЯТОРА ПЕРЕПАДА ДАВЛЕНИЙ РПДС.

DN D D1 D2 B H h d n отв. α, град. L Масса, кг
15 95 65 47 130 400 160         6,5
20 105 75 58 150 400 160 14       7,7
25 115 85 68 160 415 175         8,5
32 135 100 78 180 448 208         11
40 145 110 88 200 448 208   4 45   14
50 160 125 102 230 504 264       1,6 20
65 180 145 122 290 511 271 18       26
80 195 160 133 310 521 281         37
100 215 180 158 350 553 313         52
125 245 210 184 400 660 420   8 22,5   75
150 280 240 212 480 742 502

92
