Датчики-реле давления (напора и тяги) ДРД-Н и ДРД-Т

Датчики-реле давления (напора и тяги) ДРД-Н и ДРД-Т
  • Под заказ
  • Код: drd-n-t

Цену уточняйте

Датчики-реле давления (напора и тяги) ДРД-Н и ДРД-Т
Цену уточняйте
Под заказДатчики-реле давления (напора и тяги) ДРД-Н и ДРД-Т
+375-17-295-69-54
продажи по РБ (017) 2-956-954
  • +375-29-653-8470 velcom
  • +375-29-752-8470 МТС
  • +375-17-295-06-99 факс
+375-17-295-69-54
продажи по РБ (017) 2-956-954
  • +375-29-653-8470 velcom
  • +375-29-752-8470 МТС
  • +375-17-295-06-99 факс

Заказ только по телефону

  • График работы
  • Контакты

Датчики-реле  давления ДРД-Н и ДРД-Т используются  для  контроля  избыточного  давления (напора) (ДРД-...Н) и вакуумметрического давления (тяги) (ДРД-...Т) газа или воздуха в системах  газоснабжения  и  вентиляции.  Датчики  контролируют  величину  давления  и  при  достижении  установленных  значений  обеспечивают  выдачу  соответствующего сигнала на систему автоматики и управления.Датчики  могут  соединяться  в  блоки  (например,  если  необходимо  контролировать верхний и нижний пределы давления).Климатическое исполнение  У3.1  (-30...+60 ОС).

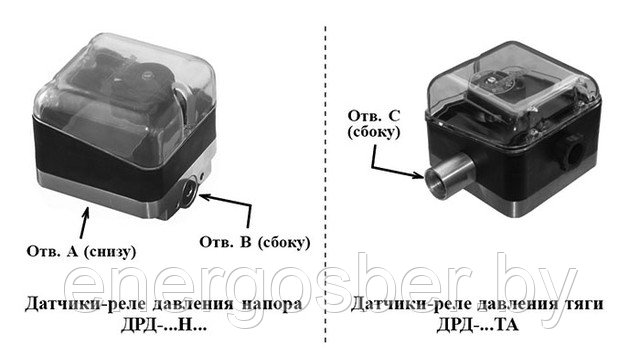

Датчики-реле избыточного давления ДРД-Н (рисунок слева) подключаются к системе с помощью резьбовых (G1/4) отверстий А и В. При этом, если давление подаётся через отверстие А, отверстие В закрывается заглушкой и наоборот. Датчики-реле вакуумметрического давления ДРД-Т (рисунок справа) подключаются к системе с помощью резьбового отверстия C.



При этом необходимо, чтобы одно из отверстий (А или В) обязательно было открыто (соединялось с атмосферой). Рекомендуется установка датчика в положении, когда мембрана расположена вертикально (на заводе-изготовителе датчик настроен для эксплуатации в этом положении). При другой установке датчика возникают погрешности из-за влияния массы подвижных деталей, что требует дополнительной настройки датчика с помощью эталонного манометра. При необходимости датчики могут соединяться в блоки (например, если необходимо контролировать верхний и нижний пределы давления).

Общие технические характеристики

Наименование параметра Значение
 Температура рабочей среды, ОС от минус 30 до плюс 60
 Степень защиты по ГОСТ 14254  IP54
 Величина внешней утечки, см3/ч воздуха, не более  20
 Ресурс включений, не менее
200 000
 Средний срок службы, лет, не менее
10

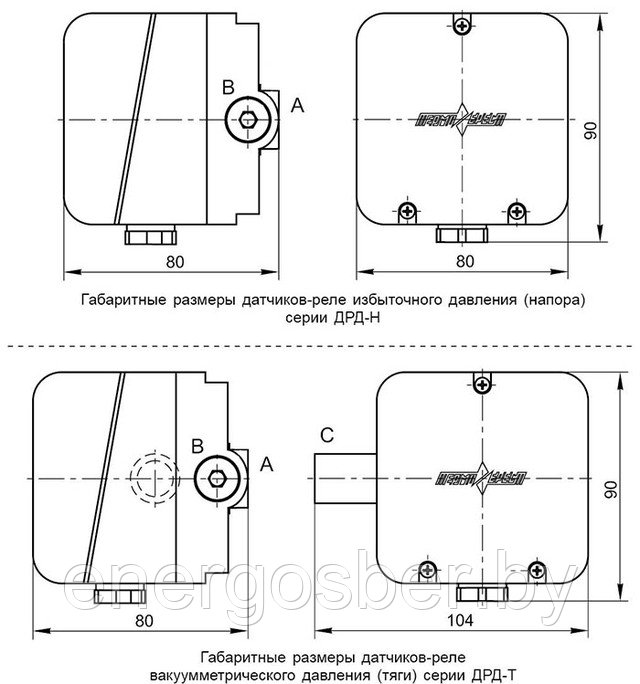

Габаритные размеры датчиков-реле давления газа серии ДРД-Н, ДРД-Т (мембранного типа)

Корпусные детали датчика-реле давления выполнены из коррозионностойких материалов (сплавы из цветных металлов, высокопрочная пластмасса, маслобензостойкая резина). Мембрана датчика изготовлена из прорезиненной ткани. Крышка выполнена из прозрачной пластмассы.

Модификации

Наименование параметра ДРД-
5НА (Б)
ДРД-
10НА (Б)
ДРД-
50НА (Б)
ДРД-
300НА (Б)
ДРД-
1000НА (Б)
ДРД-
5ТА
ДРД-
10ТА
ДРД-
50ТА
Нижний предел уставки давления 0,6 мбар* 1 мбар 5 мбар 30 мбар 0,2 бар -0,6 мбар* -1 мбар -5 мбар
Верхний предел уставки давления 5 мбар 10 мбар 50 мбар 300 мбар 1,0 бар -5 мбар -10 мбар -50 мбар
Максимальное рабочее давление 0,25 бар 1,5 бар -50 мбар
Разброс срабатывания, % от верхнего предела уставки, не более ±15 ±15
Зона возврата, % от верхнего предела устав­ки, не более 50 40 50 40
Масса, кг, не более 0,45 0,75

* В пределах уставки до 1 мбар (100 Па) зона возврата не нормируется.

\
