Датчик-реле давления ДРД
Датчик-реле давления ДРДПод заказ
Цену уточняйте
+375-17-295-69-54
продажи по РБ (017) 2-956-954
  • +375-29-653-8470
    velcom
  • +375-29-752-8470
    МТС
  • +375-17-295-06-99
    факс

Описание

Датчики-реле давления ДРД используются  для  контроля  избыточного  давления газа или воздуха в системах газоснабжения  и вентиляции.  Датчики  контролируют  величину  давления  и  при  достижении  установленных  значений  обеспечивают  выдачу  соответствующего сигнала на систему автоматики и управления.Датчики  могут  соединяться  в  блоки  (например,  если  необходимо  контролировать верхний и нижний пределы давления).Климатическое исполнение  У3.1  (-30...+60 ОС).

Датчики-реле избыточного давления ДРД подключаются к системе с помощью резьбовых (G1/4) отверстий А и В. При этом, если давление подаётся через отверстие А, отверстие В закрывается заглушкой и наоборот.

Рекомендуется установка в положении, когда мембрана расположена вертикально (на заводе-изготовителе датчик настроен для эксплуатации в этом положении). При другой установке возникают погрешности из-за влияния массы подвижных деталей, что требует дополнительной настройки датчика с помощью эталонного манометра. При необходимости могут соединяться в блоки (например, если необходимо контролировать верхний и нижний пределы давления)

Общие технические характеристики

Наименование параметра Значение
 Температура рабочей среды, ОС от минус 30 до плюс 60
 Степень защиты по ГОСТ 14254  IP54
 Величина внешней утечки, см3/ч воздуха, не более  20
 Ресурс включений, не менее
200 000
 Средний срок службы, лет, не менее
10

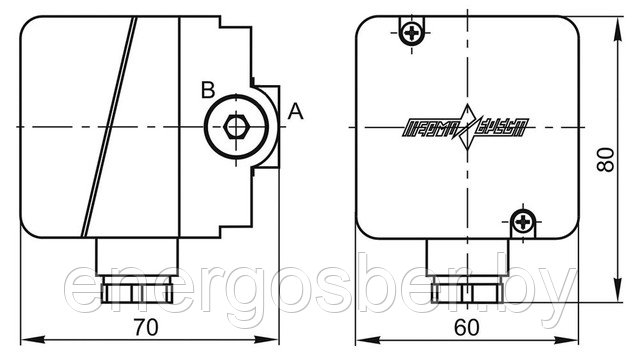

Габаритные размеры датчиков-реле давления газа серии ДРД (мембранного типа)

Корпусные детали датчика-реле давления выполнены из коррозионностойких материалов (сплавы из цветных металлов, высокопрочная пластмасса, маслобензостойкая резина). Мембрана датчика изготовлена из прорезиненной ткани. Крышка выполнена из прозрачной пластмассы.

Модификации

Наименование параметра ДРД-12 А (Б) ДРД-40 А (Б) ДРД-120 А (Б) ДРД-400 А (Б) ДРД-1000 А (Б)
Нижний предел уставки давления 3 мбар 10 мбар 30 мбар 0,1 бар 0,2 бар
Верхний предел уставки давления 12 мбар 40 мбар 120 мбар 0,4 бар 1,0 бар
Максимальное рабочее давление 0,6 бар 1,5 бар
Разброс срабатывания, % от верхнего предела уставки, не более ±15
Зона возврата, % от верхнего предела уставки, не более 40 20
Масса, кг, не более 0,35

Максимально допустимый ток нагрузки
Коммутируемое напряжение
Тип нагрузки
Активная
Индуктивная
(tg φ=0,4)
 110 В (50 Гц) 3 А 2 А
 220 В (50 Гц) 2 А 1,5 А
 5 В постоянного тока 4 А 3 А
 12 В постоянного тока 3 А 2 А
 24 В постоянного тока 2 А 1,5 А
 110 В постоянного тока 0,4 А 0,4 А
 220 В постоянного тока 0,2 А 0,2 А

     Пример обозначения при заказе датчика-реле давления с верхним пределом
уставки равным 1200 Па (12 мбар), предназначенным для контроля избыточного
давления, настроенного по шкале на повышение (нарастание) давления:
     Датчик-реле давления ДРД-12А ТУ РБ 200020142.025-2000
\
